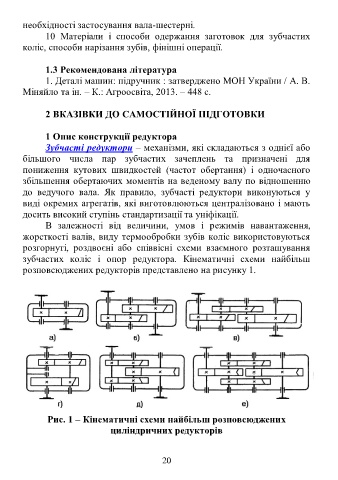

Page 20 - Навчально-методичний посібник СРС_АІ_Мех.передачі-Дереза

необхідності застосування вала-шестерні.
10 Матеріали і способи одержання заготовок для зубчастих
коліс, способи нарізання зубів, фінішні операції.

1.3 Рекомендована література
1. Деталі машин: підручник : затверджено МОН України / А. В.
Міняйло та ін. – К.: Агроосвіта, 2013. – 448 с.

2 ВКАЗІВКИ ДО САМОСТІЙНОЇ ПІДГОТОВКИ

1 Опис конструкції редуктора
Зубчасті редуктори – механізми, які складаються з однієї або
більшого числа пар зубчастих зачеплень та призначені для
пониження кутових швидкостей (частот обертання) і одночасного
збільшення обертаючих моментів на веденому валу по відношенню
до ведучого вала. Як правило, зубчасті редуктори виконуються у
виді окремих агрегатів, які виготовлюються централізовано і мають
досить високий ступінь стандартизації та уніфікації.
В залежності від величини, умов і режимів навантаження,
жорсткості валів, виду термообробки зубів коліс використовуються
розгорнуті, роздвоєні або співвісні схеми взаємного розташування
зубчастих коліс і опор редуктора. Кінематичні схеми найбільш
розповсюджених редукторів представлено на рисунку 1.

Рис. 1 – Кінематичні схеми найбільш розповсюджених
циліндричних редукторів

20
