кола коліс співпадають.
Міжосьова відстань зубчастої пари  найкоротша відстань між
осями обертання коліс  являє собою суму початкових (ділильних)
радіусів і, як правило, повинна відповідати стандартному значенню.

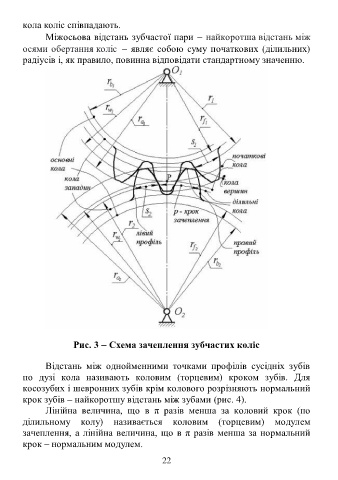

Рис. 3  Схема зачеплення зубчастих коліс

Відстань між однойменними точками профілів сусідніх зубів
по дузі кола називають коловим (торцевим) кроком зубів. Для
косозубих і шевронних зубів крім колового розрізняють нормальний
крок зубів – найкоротшу відстань між зубами (рис. 4).
Лінійна величина, що в π разів менша за коловий крок (по
ділильному колу) називається коловим (торцевим) модулем
зачеплення, а лінійна величина, що в π разів менша за нормальний
крок – нормальним модулем.

22
