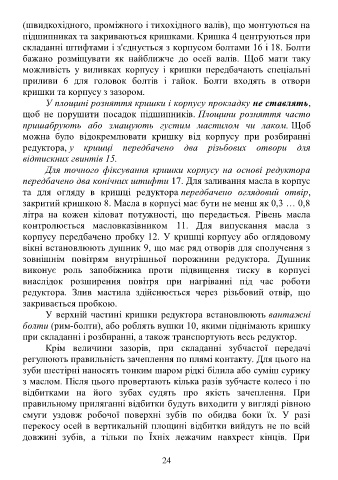

(швидкохідного, проміжного і тихохідного валів), що монтуються на
підшипниках та закриваються кришками. Кришка 4 центруються при
складанні штифтами і з'єднується з корпусом болтами 16 і 18. Болти
бажано розміщувати як найближче до осей валів. Щоб мати таку
можливість у виливках корпусу і кришки передбачають спеціальні
приливи 6 для головок болтів і гайок. Болти входять в отвори
кришки та корпусу з зазором.
У площині розняття кришки і корпусу прокладку не ставлять,
щоб не порушити посадок підшипників. Площини розняття часто
пришабрують або змащують густим мастилом чи лаком. Щоб
можна було відокремлювати кришку від корпусу при розбиранні
редуктора, у кришці передбачено два різьбових отвори для
відтискних гвинтів 15.
Для точного фіксування кришки корпусу на основі редуктора
передбачено два конічних штифти 17. Для заливання масла в корпус
та для огляду в кришці редуктора передбачено оглядовий отвір,
закритий кришкою 8. Масла в корпусі має бути не менш як 0,3 … 0,8
літра на кожен кіловат потужності, що передається. Рівень масла
контролюється масловказівником 11. Для випускання масла з
корпусу передбачено пробку 12. У кришці корпусу або оглядовому
вікні встановлюють душник 9, що має ряд отворів для сполучення з
зовнішнім повітрям внутрішньої порожнини редуктора. Душник
виконує роль запобіжника проти підвищення тиску в корпусі
внаслідок розширення повітря при нагріванні під час роботи
редуктора. Злив мастила здійснюється через різьбовий отвір, що
закривається пробкою.
У верхній частині кришки редуктора встановлюють вантажні
болти (рим-болти), або роблять вушки 10, якими піднімають кришку
при складанні і розбиранні, а також транспортують весь редуктор.
Крім величини зазорів, при складанні зубчастої передачі
регулюють правильність зачеплення по плямі контакту. Для цього на
зуби шестірні наносять тонким шаром рідкі білила або суміш сурику
з маслом. Після цього провертають кілька разів зубчасте колесо і по
відбитками на його зубах судять про якість зачеплення. При
правильному приляганні відбитки будуть виходити у вигляді рівною
смуги уздовж робочої поверхні зубів по обидва боки їх. У разі
перекосу осей в вертикальній площині відбитки вийдуть не по всій
довжині зубів, а тільки по Їхніх лежачим навхрест кінців. При
