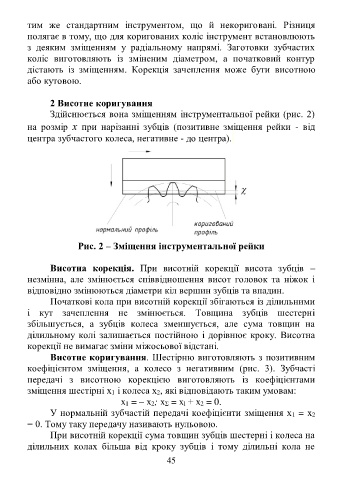

тим же стандартним інструментом, що й некориговані. Різниця
полягає в тому, що для коригованих коліс інструмент встановлюють
з деяким зміщенням у радіальному напрямі. Заготовки зубчастих
коліс виготовляють із зміненим діаметром, а початковий контур
дістають із зміщенням. Корекція зачеплення може бути висотною
або кутовою.

2 Висотне коригування
Здійснюється вона зміщенням інструментальної рейки (рис. 2)
на розмір х при нарізанні зубців (позитивне зміщення рейки - від
центра зубчастого колеса, негативне - до центра).

Рис. 2 – Зміщення інструментальної рейки

Висотна корекція. При висотній корекції висота зубців –
незмінна, але змінюється співвідношення висот головок та ніжок і
відповідно змінюються діаметри кіл вершин зубців та впадин.
Початкові кола при висотній корекції збігаються із ділильними
і кут зачеплення не змінюється. Товщина зубців шестерні
збільшується, а зубців колеса зменшується, але сума товщин на
ділильному колі залишається постійною і дорівнює кроку. Висотна
корекції не вимагає зміни міжосьової відстані.
Висотне коригування. Шестірню виготовляють з позитивним
коефіцієнтом зміщення, а колесо з негативним (рис. 3). Зубчасті
передачі з висотною корекцією виготовляють із коефіцієнтами
зміщення шестірні x1 і колеса x2, які відповідають таким умовам:
x1 = – х2; xΣ = xl + х2 = 0.
У нормальній зубчастій передачі коефіцієнти зміщення х1 = x2
= 0. Тому таку передачу називають нульовою.
При висотній корекції сума товщин зубців шестерні і колеса на
ділильних колах більша від кроку зубців і тому ділильні кола не
