 За допомогою латунної вибиванки вибийте ведучий вал 6 із
гнізда картера коробки зміни передач.
 Вийміть ведучий вал із підшипником.
 Викрутіть гайку 4 кріплення фланця 5 до веденого вала З
(рис. 3).
 Викрутіть три болти 1 кріплення кришки 2 підшипника
веденого вала 3.
 Зніміть кришку й прокладку 6.
 Спеціальним знімачем зніміть із веденого вала 5 (рис. 3)
підшипника вала 1 і шестерню приводу спідометра 2.
Зніміть стопорне кільце 3 із підшипника веденого вала 4.
Зніміть ведений вал у зборі через верхній отвір картера
коробки зміни передач.

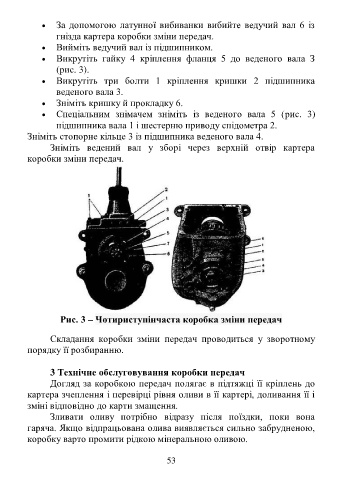

Рис. 3 – Чотириступінчаста коробка зміни передач

Складання коробки зміни передач проводиться у зворотному
порядку її розбиранню.

3 Технічне обслуговування коробки передач
Догляд за коробкою передач полягає в підтяжці її кріплень до
картера зчеплення і перевірці рівня оливи в її картері, доливання її і
зміні відповідно до карти змащення.
Зливати оливу потрібно відразу після поїздки, поки вона
гаряча. Якщо відпрацьована олива виявляється сильно забрудненою,
коробку варто промити рідкою мінеральною оливою.
