зуба. Таким чином, вибираючи при проектуванні той чи інший
коефіцієнт зміщення, можна впливати на форму зубів і на якість
зубчастої передачі, наділяючи її необхідними властивостями. Проте
слід зауважити, що така залежність форми зубів і властивостей
передачі від коефіцієнта зміщення х суттєво відчутна при малих
числах зубів і послаблюється в міру збільшення z.

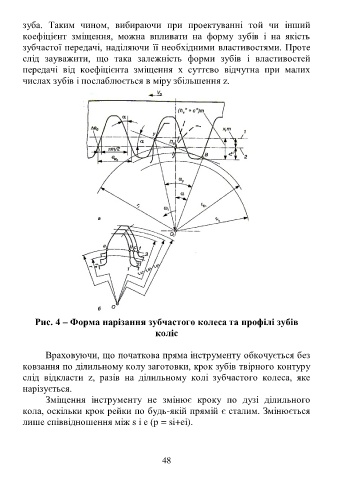

Рис. 4 – Форма нарізання зубчастого колеса та профілі зубів
коліс
Враховуючи, що початкова пряма інструменту обкочується без
ковзання по ділильному колу заготовки, крок зубів твірного контуру
слід відкласти z, разів на ділильному колі зубчастого колеса, яке
нарізується.
Зміщення інструменту не змінює кроку по дузі ділильного
кола, оскільки крок рейки по будь-якій прямій є сталим. Змінюється
лише співвідношення між s і е (p = si+ei).
