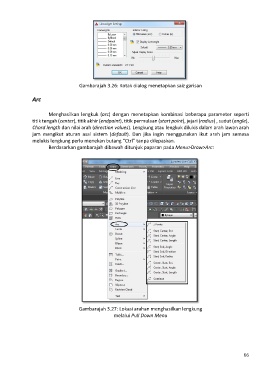

Gambarajah 3.26: Kotak dialog menetapkan saiz garisan

Arc

Menghasilkan lengkuk (arc) dengan menetapkan kombinasi beberapa parameter seperti
titik tengah (center), titik akhir (endpoint), titik permulaan (start point), jejari (radius) , sudut (angle),
Chord length dan nilai arah (direction values). Lengkung atau lengkuk dilukis dalam arah lawan arah
jam mengikut aturan asal sistem (default). Dan jika ingin menggunakan ikut arah jam semasa
melukis lengkung perlu menekan butang “Ctrl” tanpa dilepaskan.
Berdasarkan gambarajah dibawah ditunjuk paparan pada Menu>Draw>Arc:

Gambarajah 3.27: Lokasi arahan menghasilkan lengkung
melalui Pull Down Menu

66
