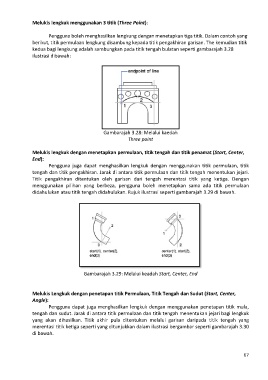

Page 79 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

Melukis lengkuk menggunakan 3 titik (Three Point):

Pengguna boleh menghasilkan lengkung dengan menetapkan tiga titik. Dalam contoh yang
berikut, titik permulaan lengkung disambung kepada titik pengakhiran garisan. The kemudian titik
kedua bagi lengkung adalah sambungkan pada titik tengah bulatan seperti gambarajah 3.28
ilustrasi dibawah:

Gambarajah 3.28: Melalui kaedah
Three point

Melukis lengkuk dengan menetapkan permulaan, titik tengah dan titik penamat (Start, Center,
End):
Pengguna juga dapat menghasilkan lengkuk dengan menggunakan titik permulaan, titik
tengah dan titik pengakhiran. Jarak di antara titik permulaan dan titik tengah menentukan jejari.
Titik pengakhiran ditentukan oleh garisan dari tengah merentasi titik yang ketiga. Dengan
menggunakan pilihan yang berbeza, pengguna boleh menetapkan sama ada titik permulaan
didahulukan atau titik tengah didahulukan. Rujuk ilustrasi seperti gambarajah 3.29 di bawah.

Gambarajah 3.29: Melalui keadah Start, Center, End

Melukis Lengkuk dengan penetapan titik Permulaan, Titik Tengah dan Sudut (Start, Center,
Angle):
Pengguna dapat juga menghasilkan lengkuk dengan menggunakan penetapan titik mula,
tengah dan sudut. Jarak di antara titik permulaan dan titik tengah menentukan jejari bagi lengkuk
yang akan dihasilkan. Titik akhir pula ditentukan melalui garisan daripada titik tengah yang
merentasi titik ketiga seperti yang ditunjukkan dalam ilustrasi bergambar seperti gambarajah 3.30
di bawah.

67
