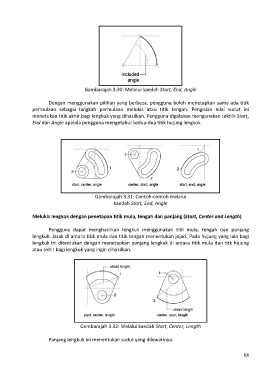

P. 80
Gambarajah 3.30: Melalui kaedah Start, End, Angle
Dengan menggunakan pilihan yang berbeza, pengguna boleh menetapkan sama ada titik
permulaan sebagai langkah permulaan melukis atau titik tengah. Pengisian nilai sudut ini
menetukan titik akhir bagi lengkuk yang dihasilkan. Pengguna digalakan mengunakan teknik Start,
End dan Angle apabila pengguna mengetahui kedua-dua titik hujung lengkok.
Gambarajah 3.31: Contoh-contoh melalui
kaedah Start, End, Angle
Melukis lengkok dengan penetapan titik mula, tengah dan panjang (Start, Center and Length)
Pengguna dapat menghasilkan lengkuk menggunakan titil mula, tengah dan panjang
lengkuk. Jarak di antara titik mula dan titik tengah menentukan jejari. Pada hujung yang lain bagi
lengkuk ini ditentukan dengan menetapkan panjang lengkuk di antara titik mula dan titk hujung
atau akhir bagi lengkuk yang ingin dihasilkan.
Gambarajah 3.32: Melalui kaedah Start, Center, Length
Panjang lengkuk ini menentukan sudut yang dilewatinya.
68
