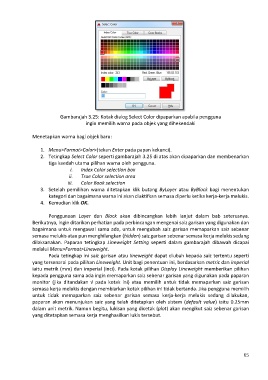

Gambarajah 3.25: Kotak dialog Select Color dipaparkan apabila pengguna
ingin memilih warna pada objek yang dihekendaki

Menetapkan warna bagi objek baru:

1. Menu>Format>Color>(tekan Enter pada papan kekunci).
2. Tetingkap Select Color seperti gambarajah 3.25 di atas akan dipaparkan dan membenarkan
tiga kaedah utama pilihan warna oleh pengguna.
i. Index Color selection box
ii. True Color selection area
iii. Color Book selection
3. Setelah pemilihan warna ditetapkan klik butang ByLayer atau ByBlock bagi menentukan
kategori dan bagaimana warna ini akan diaktifkan semasa diperlu ketika kerja-kerja melukis.
4. Kemudian klik OK.

Penggunaan Layer dan Block akan dibincangkan lebih lanjut dalam bab seterusnya.
Berikutnya, ingin ditarikan perhatian pada perbincangan mengenai saiz garisan yang digunakan dan
bagaimana untuk mengawal sama ada, untuk mengubah saiz garisan memaparkan saiz sebenar
semasa melukis atau pun menghilangkan (hidden) saiz garisan sebenar semasa kerja melukis sedang
dilaksanakan. Paparan tetingkap Lineweight Setting seperti dalam gambarajah dibawah dicapai
melalui Menu>Format>Lineweight.
Pada tetingkap ini saiz garisan atau lineweight dapat diubah kepada saiz tertentu seperti
yang tersenarai pada pilihan Lineweight. Unit bagi penentuan ini, berdasarkan metric dan imperial
iaitu metrik (mm) dan imperial (inci). Pada kotak pilihan Display Lineweight memberikan pilihan
kepada pengguna sama ada ingin memaparkan saiz sebenar garisan yang digunakan pada paparan
monitor (jika ditandakan √ pada kotak ini) atau memilih untuk tidak memaparkan saiz garisan
semasa kerja melukis dengan membiarkan kotak pilihan ini tidak bertanda. Jika pengguna memilih
untuk tidak memaparkan saiz sebenar garisan semasa kerja-kerja melukis sedang dilakukan,
paparan akan menunjukan saiz yang telah ditetapkan oleh sistem (default value) iaitu 0.25mm
dalam unit metrik. Namun begitu, lukisan yang dicetak (plot) akan mengikut saiz sebenar garisan
yang ditetapkan semasa kerja menghasilkan lukis tersebut.
