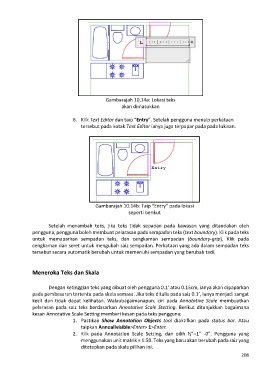

Gambarajah 10.14a: Lokasi teks
akan dimasukkan

6. Klik Text Editor dan taip “Entry”. Setelah pengguna menaip perkataan
tersebut pada kotak Text Editor ianya juga terpapar pada pada lukisan.

Gambarajah 10.14b: Taip “Entry” pada lokasi
seperti berikut

Setelah menambah teks, jika teks tidak sepadan pada kawasan yang ditandakan oleh
pengguna, pengguna boleh membuat pelarasan pada sempadan teks (text boundary). Klik pada teks
untuk memaparkan sempadan teks, dan cengkaman sempadan (boundary-grip). Klik pada
cengkaman dan seret untuk mengubah saiz sempadan. Perkataan yang ada dalam sempadan teks
tersebut secara automatik berubah untuk memenuhi sempadan yang berubah tadi.

Meneroka Teks dan Skala

Dengan ketinggian teks yang dibuat oleh pengguna 0.1’ atau 0.15cm, ianya akan dipaparkan
pada pembesaran tertentu pada skala semasa. Jika teks ditulis pada saiz 0.1’, ianya menjadi sangat
kecil dan tidak dapat kelihatan. Walaubagaimanapun, ciri pada Annotative Scale membuatkan
pelarasan pada saiz teks berdasarkan Annotative Scale Stetting. Berikut ditunjukkan bagaimana
kesan Annotative Scale Setting memberi kesan pada teks pengguna:
1. Pastikan Show Annotation Objects tool diaktifkan pada status bar. Atau
taipkan Annoallvisible>Enter> 1>Enter.
2. Klik pada Annotation Scale Setting, dan pilih ½”=1” -0”. Pengguna yang
menggunakan unit matrik = 1:50. Teks yang baru akan berubah pada saiz yang
ditetapkan pada skala pilihan ini.
