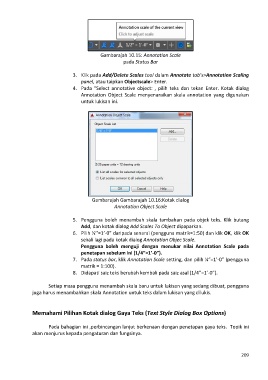

Page 221 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

Gambarajah 10.15: Annotation Scale
pada Status Bar

3. Klik pada Add/Delete Scales tool dalam Annotate tab’s>Annotation Scaling
panel, atau taipkan Objectscale> Enter.
4. Pada “Select annotative object: , pilih teks dan tekan Enter. Kotak dialog
Annotation Object Scale menyenaraikan skala annotation yang digunakan
untuk lukisan ini.

Gambarajah Gambarajah 10.16:Kotak dialog
Annotation Object Scale

5. Pengguna boleh menambah skala tambahan pada objek teks. Klik butang
Add, dan kotak dialog Add Scales To Object dipaparkan.
6. Pilih ½’’=1’-0” daripada senarai (pengguna matrik=1:50) dan klik OK, klik OK
sekali lagi pada kotak dialog Annotation Objec Scale.
Pengguna boleh menguji dengan menukar nilai Annotation Scale pada
penetapan sebelum ini (1/4”=1’-0”).
7. Pada status bar, klik Annotation Scale setting, dan pilih ¼”=1’-0” (pengguna
matrik = 1:100).
8. Didapati saiz teks berubah kembali pada saiz asal (1/4”=1’-0”).

Setiap masa pengguna menambah skala baru untuk lukisan yang sedang dibuat, pengguna
juga harus menambahkan skala Annotation untuk teks dalam lukisan yang dilukis.

Memahami Pilihan Kotak dialog Gaya Teks (Text Style Dialog Box Options)

Pada bahagian ini ,perbincangan lanjut berkenaan dengan penetapan gaya teks. Topik ini
akan menjurus kepada pengaturan dan fungsinya.

209
