Normes

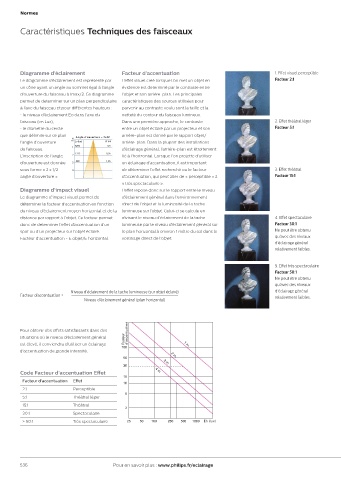

Caractéristiques Techniques des faisceaux

Diagramme d’éclairement Facteur d’accentuation 1. Effet visuel perceptible
Le diagramme d’éclairement est représenté par L’effet visuel créé lorsque l’on met un objet en Facteur 2:1
un cône ayant un angle au sommet égal à l’angle évidence est determiné par le contraste entre
d’ouverture du faisceau à Imax/2. Ce diagramme l’objet et son arrière-plan. Les principales
permet de determiner sur un plan perpendiculaire caractéristiques des sources utilisées pour
à l’axe du faisceau et pour différentes hauteurs : parvenir au contraste voulu sont la taille et la
• le niveau d’éclairement Eo dans l’axe du netteté du contour du faisceau lumineux.
faisceau (en Lux), Dans une première approche, le contraste 2. Effet théâtral léger
• le diamètre du cercle entre un objet éclairé par un projecteur et son Facteur 5:1

que délimite sur ce plan arrière-plan est donné par le rapport objet/
H Angle d'ouverture = 2x12
l’angle d’ouverture m Eo (lux) Ø (m) arrière-plan. Dans la plupart des installations
5250
0,5
du faisceau. 1 d’éclairage général, l’arrière-plan est étroitement
1313 0,95
L’inscription de l’angle 2 lié à l’horizontal. Lorsque l’on projette d’utiliser
d’ouverture est donnée 3 583 1,45 un éclairage d’accentuation, il est important
sous forme « 2 x 1/2 4 de déterminer l’effet recherché ou le facteur 3. Effet théâtral
angle d’ouverture ». d’accentuation, qui peut aller de « perceptible » à Facteur 15:1
« très spectaculaire ».
Diagramme d’impact visuel L’effet repose donc sur le rapport entre le niveau
K1051LAMP05
Le diagramme d’impact visuel permet de d’éclairement général dans l’environnement
déterminer le facteur d’accentuation en fonction direct de l’objet et la luminosité de la tache
Page 38
du niveau d’éclairement moyen horizontal et de la lumineuse sur l’objet. Celui-ci se calcule en
distance par rapport à l’objet. Ce facteur permet divisant le niveau d’éclairement de la tache 4. Effet spectaculaire
donc de determiner l’effet d’accentuation d’un lumineuse par le niveau d’éclairement général sur Facteur 30:1
spot ou d’un projecteur sur l’objet éclairé. le plan horizontal à environ 1 mètre du sol dans le Ne peut être obtenu
Facteur d’accentuation = E objet/E horizontal. voisinage direct de l’objet. qu’avec des niveaux
d’éclairage général
relativement faibles.

5. Effet très spectaculaire
Facteur 50:1
Ne peut être obtenu
qu’avec des niveaux
Niveau d’éclairement de la tache lumineuse (sur objet éclairé) d’éclairage général
Facteur d’accentuation = relativement faibles.
Niveau d’éclairement général (plan horizontal)

Pour obtenir des effets satisfaisants dans des d’accentuation
situations où le niveau d’éclairement général Facteur
est élevé, il conviendra d’utiliser un éclairage 1 m
100
d’accentuation de grande intensité.
50 3 m 2 m
30
Code Facteur d’accentuation Effet 4 m
15
Facteur d’accentuation Effet
10
2:1 Perceptible
5
5:1 Théâtral léger
15:1 Théâtral
2
30:1 Spectaculaire
> 50:1 Très spectaculaire 25 50 100 250 500 1000 Eh (lux)
