Normes

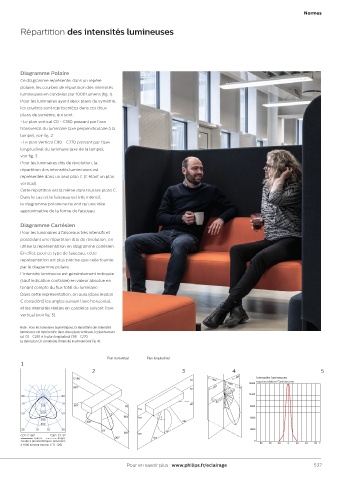

Répartition des intensités lumineuses

Diagramme Polaire
Ce diagramme représente, dans un repère
polaire, les courbes de répartition des intensités
lumineuses en candelas par 1000 lumens (fig. 1).
Pour les luminaires ayant deux plans de symétrie,
les courbes sont représentées dans ces deux
plans de symétrie, qui sont :
• Le plan vertical C0 - C180 passant par l’axe
transversal du luminaire (axe perpendiculaire à la
lampe), voir fig. 2.
• Le plan Vertical C90 - C270 passant par l’axe
longitudinal du luminaire (axe de la lampe),
voir fig. 3.
Pour les luminaires dits de révolution, la
répartition des intensités lumineuses est
représentée dans un seul plan C (C étant un plan
vertical).
Cette répartition est la même dans tous les plans C.
Dans le cas où le faisceau est très intensif,
le diagramme polaire ne fournit qu’une idée
approximative de la forme du faisceau.

Diagramme Cartésien
Pour les luminaires à faisceaux très intensifs et
possédant une répartition dite de révolution, on
utilise la représentation en diagramme cartésien.
En effet, pour ce type de faisceau, cette
représentation est plus précise que celle fournie
par le diagramme polaire.
L’intensité lumineuse est généralement indiquée
(sauf indication contraire) en valeur absolue en
tenant compte du flux total du luminaire.
Dans cette représentation, on aura (dans le plan
C considéré) les angles suivant l’axe horizontal,
et les intensités réelles en candelas suivant l’axe
vertical (voir fig. 5).

Note : Pour les luminaires asymétriques, la répartition des intensités
lumineuses est représentée dans deux plans verticaux, le plan transver-
sal C0 - C180 et le plan longitudinal C90 - C270.
Le demi plan C0 contiendra l’intensité maximale (voir Fig 4).

Plan transversal Plan longitudinal
1
2 3 4 5
C180 C = 90ϒ Intensités lumineuses
C80 C = 180ϒ représentation Cartésienne
15000
= 180ϒ
90ϒ C = 270ϒ C = 0ϒ
90ϒ
12000
90 90
70 70
100 60ϒ C0 60ϒ 9000
C170
50 200 50
90ϒ 6000
300 90ϒ
400 30ϒ 30ϒ
30 10 10 30 0ϒ 3000
60ϒ 0ϒ
CO°- C180° C90°- C270° 60ϒ
transv. longit. 30ϒ 30ϒ
Courbes photométriques ramenées 0 γ
à 1000 lumens (norme C 71 120) -60 -40 -20 0 20 40 60
