Normes

Extérieur Eclairage public

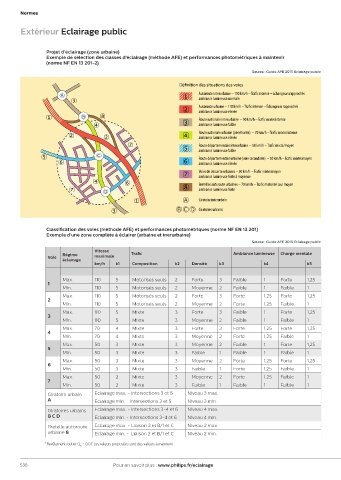

Projet d’éclairage (zone urbaine)
Exemple de sélection des classes d’éclairage (méthode AFE) et performances photométriques à maintenir
(norme NF EN 13 201-2)
Source : Guide AFE 2015 Eclairage public

Classification des voies (méthode AFE) et performances photométriques (norme NF EN 13 201)
Exemple d’une zone complète à éclairer (urbaine et inerurbaine)
Source : Guide AFE 2015 Eclairage public
Vitesse Produits des
Régime Trafic Ambiance lumineuse Charge mentale Classe Lecture des performances (graphique 1)
Voie maximale coefficients
éclairage de la voie
km/h k1 Composition k2 Densité k3 k4 k5 (k1 x k2 x... x k5) Luminance moyenne (cdm ) Eclairement moyen* (lux)
2
Min. Max. Lecture Min. Max. Lecture
Max. 110 5 Motorisés seuls 2 Forte 3 Faible 1 Forte 1,25 37,5 M3 1,00 1,50 1,25 15 20 17,50
1
Min. 110 5 Motorisés seuls 2 Moyenne 2 Faible 1 Faible 1 20 M5 0,50 0,75 0,72 7,50 10 9,50
Max. 110 5 Motorisés seuls 2 Forte 3 Forte 1,25 Forte 1,25 47 M2 1,50 2,00 1,75 20 30 25,50
2
Min. 110 5 Motorisés seuls 2 Moyenne 2 Forte 1,25 Faible 1 25 M3 1,00 1,50 1,00 15 20 15
Max. 90 5 Mixte 3 Forte 3 Faible 1 Forte 1,25 56 M2 1,50 2,00 1,60 20 30 22
3
Min. 90 5 Mixte 3 Moyenne 2 Faible 1 Faible 1 30 M4 0,75 1,00 0,87 10 15 12,50
Max. 70 4 Mixte 3 Forte 3 Forte 1,25 Forte 1,25 56 M1 2,00 2,35 2,00 30 35 30
4
Min. 70 4 Mixte 3 Moyenne 2 Forte 1,25 Faible 1 30 M3 1,00 1,50 1,10 15 20 16
Max. 50 3 Mixte 3 Moyenne 2 Faible 1 Forte 1,25 22,5 M4 0,75 1,00 0,95 10 15 14
5
Min. 50 3 Mixte 3 Faible 1 Faible 1 Faible 1 9 M5 0,50 0,75 0,55 7,50 10 8
Max. 50 3 Mixte 3 Moyenne 2 Forte 1,25 Forte 1,25 28 M3 1,00 1,50 1,30 15 20 18
6
Min. 50 3 Mixte 3 Faible 1 Forte 1,25 Faible 1 11 M5 0,50 0,75 0,73 7,50 10 9,5
Max. 50 2 Mixte 3 Moyenne 2 Forte 1,25 Faible 1 15 M4 0,75 1,00 0,80 10 15 11
7
Min. 50 2 Mixte 3 Faible 1 Faible 1 Faible 1 6 M5 0,50 0,75 0,50 7,50 10 7,5
Giratoire urbain Eclairage max. - Intersections 3 et 5 Niveau 3 max. 22
A Eclairage min. - Intersections 3 et 5 Niveau 3 min. 12,5

Giratoires urbains Eclairage max. - Intersections 3-4 et 6 Niveau 4 max. 30
B C D Eclairage min. - Intersections 3-4 et 6 Niveau 4 min. 16
Bretelle autoroute Eclairage max. - Liaison 2 et B/1 et C Niveau 2 max. 25,5
urbaine 8 Eclairage min. - Liaison 2 et B/1 et C Niveau 2 min. 15

* Revêtement routier Q = 0,07. Les valeurs proposées sont des valeurs à maintenir
