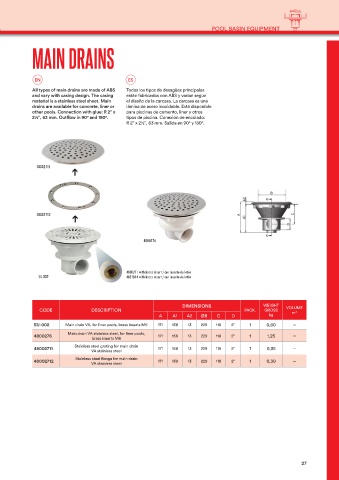

Page 27 - Catalogue IML-VP 2024

POOL BASIN EQUIPMENT

MAIN DRAINS

EN ES
All types of main drains are made of ABS Todos los tipos de desagües principales
and vary with casing design. The casing están fabricados con ABS y varían según
material is a stainless steel sheet. Main el diseño de la carcasa. La carcasa es una
drains are available for concrete, liner or lámina de acero inoxidable. Está disponible
other pools. Connection with glue: R 2“ x para piscinas de cemento, liner y otros
2½“, 63 mm. Outflow in 90° and 180°. tipos de piscina. Conexión de encolado:
R 2“ x 2½“, 63 mm. Salida en 90° y 180°.

48002711

48002712

4800276

4800271 with brass insert / con inserto de latón
SU-002 4827814 with brass insert / con inserto de latón

DIMENSIONS WEIGHT
CODE DESCRIPTION PACK. GROSS VOLUME
m3
A A1 A2 ØB C D kg
SU-002 Main drain VA, for liner pools, brass inserts M6 171 158 13 229 110 2" 1 0,60 –
Main drain VA stainless steel, for liner pools,
4800276 brass inserts M6 171 158 13 229 110 2" 1 1,25 –
Stainless steel grating for main drain
48002711 171 158 13 229 110 2" 1 0,35 –
VA stainless steel
48002712 Stainless steel flange for main drain 171 158 13 229 110 2" 1 0,30 –
VA stainless steel
