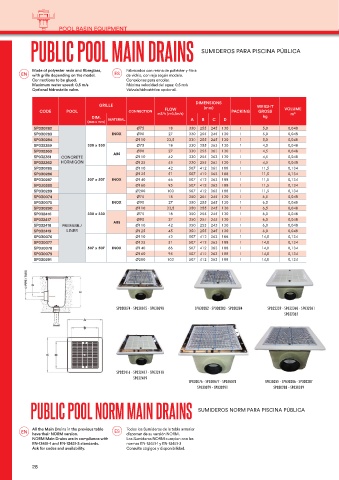

Page 28 - Catalogue IML-VP 2024

POOL BASIN EQUIPMENT
PUBLIC POOL MAIN DRAINS SUMIDEROS PARA PISCINA PÚBLICA

Made of polyester resin and fibreglass, Fabricados con resina de poliéster y fibra
EN with grille depending on the model. ES de vidrio, con reja según modelo.
Connections to be glued. Conexiones para encolar.
Maximum water speed: 0,5 m/s Máxima velocidad del agua: 0,5 m/s
Optional hidrostatic valve. Válvula hidrostàtica opcional.
DIMENSIONS
GRILLE (mm) WEIGHT
FLOW
CODE POOL CONNECTION m3/h (v=0,5m/s) PACKING GROSS VOLUME
m³
DIM. kg
(mm x mm) MATERIAL A B C D
SP030282 Ø75 18 330 255 245 130 1 5,0 0,048
SP030283 INOX Ø90 27 330 255 245 130 1 5,0 0,048
SP030284 Ø110 33,5 330 255 245 130 1 5,0 0,048
SP032359 330 x 330 Ø75 18 330 255 363 130 1 4,5 0,048
SP032360 ABS Ø90 27 330 255 363 130 1 4,5 0,048
SP032361 CONCRETE Ø110 42 330 255 363 130 1 4,5 0,048
SP032362 HORMIGÓN Ø125 45 330 255 363 130 1 4,5 0,048
SP030285 Ø110 42 507 412 363 188 1 11,5 0,134
SP030286 Ø125 51 507 412 363 188 1 11,5 0,134
SP030287 507 x 507 INOX Ø140 66 507 412 363 188 1 11,5 0,134
SP030288 Ø160 95 507 412 363 188 1 11,5 0,134
SP030289 Ø200 103 507 412 363 188 1 11,5 0,134
SP030074 Ø75 18 350 255 245 130 1 6,5 0,048
SP030075 INOX Ø90 27 350 255 245 130 1 6,5 0,048
SP030290 Ø110 33,5 350 255 245 130 1 6,5 0,048
SP032416 330 x 330 Ø75 18 350 255 245 130 1 6,0 0,048
SP032417 ABS Ø90 27 350 255 245 130 1 6,0 0,048
SP032418 PREFABR./ Ø110 42 350 255 245 130 1 6,0 0,048
SP032419 LINER Ø125 45 350 255 245 130 1 6,0 0,048
SP030076 Ø110 42 507 412 363 188 1 14,0 0,134
SP030077 Ø125 51 507 412 363 188 1 14,0 0,134
SP030078 507 x 507 INOX Ø140 66 507 412 363 188 1 14,0 0,134
SP030079 Ø160 95 507 412 363 188 1 14,0 0,134
SP030291 Ø200 103 507 412 363 188 1 14,0 0,134

SP030074 - SP030075 - SP030290 SP030282 - SP030283 - SP030284 SP032359 - SP032360 - SP032361
SP032362

SP032416 - SP032417 - SP032418
SP032419
SP030076 - SP030077 - SP030078 SP030285 - SP030286 - SP030287
SP030079 - SP030291 SP030288 - SP030289

PUBLIC POOL NORM MAIN DRAINS SUMIDEROS NORM PARA PISCINA PÚBLICA

All the Main Drains in the previous table Todos los Sumideros de la tabla anterior
EN have their NORM version. ES disponen de su versión NORM.
NORM Main Drains are in compliance with Los Sumideros NORM cumplen con las
EN-13451-1 and EN-13451-3 standards. normas EN-13451-1 y EN-13451-3
Ask for codes and availability. Consulte cógigos y disponibilidad.

28
