31.4 RESOLUCIÓN DE EDP CON BIBLIOTECAS Y PAQUETES DE SOFTWARE

100 927
9 +

8 90 + + 60

7
+
70
6

120
+ 80 110 + + 80
5 + 140
+ +
100
4 +

3

2

1
1 2 3 4 5 6 7 8 9

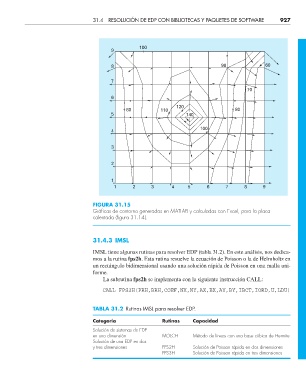

FIGURA 31.15
Gráfi cas de contorno generadas en MATLAB y calculadas con Excel, para la placa
calentada (fi gura 31.14).

31.4.3 IMSL
IMSL tiene algunas rutinas para resolver EDP (tabla 31.2). En este análisis, nos dedica-
mos a la rutina fps2h. Esta rutina resuelve la ecuación de Poisson o la de Helmholtz en
un rectángulo bidimensional usando una solución rápida de Poisson en una malla uni-
forme.
La subrutina fps2h se implementa con la siguiente instrucción CALL:

CALL FPS2H(PRH,BRH,COEF,NX,NY,AX,BX,AY,BY,IBCT,IORD,U,LDU)

TABLA 31.2 Rutinas IMSL para resolver EDP.

Categoría Rutinas Capacidad
Solución de sistemas de EDP
en una dimensión MOLCH Método de líneas con una base cúbica de Hermite
Solución de una EDP en dos
y tres dimensiones FPS2H Solución de Poisson rápida en dos dimensiones
FPS3H Solución de Poisson rápida en tres dimensiones
