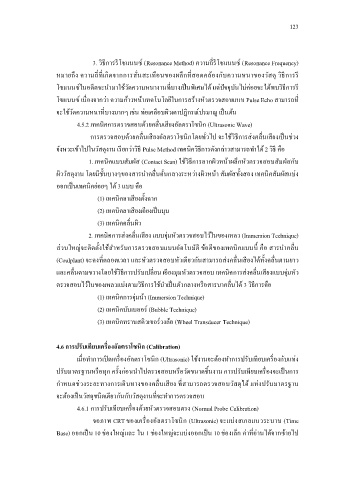

123
3. วิธีการรีโซแนนซ์ (Resonance Method) ความถี่รีโซแนนซ์ (Resonance Frequency)
หมายถึง ความถี่ที่เกิดจากการสั่นสะเทือนของผลึกที่สอดคล้องกับความหนาของวัสดุ วิธีการรี
โซแนนซ์ในอดีตจะน ามาใช้วัดความหนางานที่บางเป็นพิเศษได้ แต่ปัจจุบันไม่ค่อยจะได้พบวิธีการรี
โซแนนซ์ เนื่องจากว่า ความก้าวหน้าเทคโนโลยีในการสร้างหัวตรวจสอบแบบ Pulse Echo สามารถที่
จะใช้วัดความหนาที่บางมากๆ เช่น ท่อเคลือบผิวเตาปฏิกรณ์ปรมาณู เป็นต้น
4.5.2 เทคนิคการตรวจสอบด้วยคลื่นเสียงอัลตราโซนิก (Ultrasonic Wave)
การตรวจสอบด้วยคลื่นเสียงอัลตราโซนิกโดยทั่วไป จะใช้วิธีการส่งคลื่นเสียงเป็นช่วง
จังหวะเข้าไปในวัสดุงาน เรียกว่าวิธี Pulse Method เทคนิควิธีการดังกล่าวสามารถท าได้ 2 วิธี คือ
1. เทคนิคแบบสัมผัส (Contact Scan) ใช้วิธีการลากผิวหน้าผลึกหัวตรวจสอบสัมผัสกับ
ผิววัสดุงาน โดยมีชั้นบางๆของสารน าคลื่นคั่นกลางระหว่างผิวหน้า สัมผัสทั้งสอง เทคนิคสัมผัสแบ่ง
ออกเป็นเทคนิคย่อยๆ ได้ 3 แบบ คือ
(1) เทคนิคลาเสียงตั้งฉาก
(2) เทคนิคลาเสียงเอียงเป็นมุม
(3) เทคนิคคลื่นผิว
2. เทคนิคการส่งคลื่นเสียง แบบจุ่มหัวตรวจสอบไว้ในของเหลว (Immersion Technique)
ส่วนใหญ่จะติดตั้งใช้ส าหรับการตรวจสอบแบบอัตโนมัติ ข้อดีของเทคนิคแบบนี้ คือ สารน าคลื่น
(Coulplant) จะคงที่ตลอดเวลา และหัวตรวจสอบหัวเดียวกันสามารถส่งคลื่นเสียงได้ทั้งคลื่นตามยาว
และคลื่นตามขวางโดยใช้วิธีการปรับเปลี่ยน เอียงมุมหัวตรวจสอบ เทคนิคการส่งคลื่นเสียงแบบจุ่มหัว
ตรวจสอบไว้ในของเหลวแบ่งตามวิธีการใช้น าเป็นตัวกลางหรือสารนาคลื่นได้ 3 วิธีการคือ
(1) เทคนิคการจุ่มน้า (Immersion Technique)
(2) เทคนิคบับเบลอร์ (Bubble Technique)
(3) เทคนิคทรานสดิวเซอร์วงล้อ (Wheel Transducer Technique)
4.6 การปรับเทียบเครื่องอัลตราโซนิก (Calibration)
เมื่อท าการเปิดเครื่องอัลตราโซนิก (Ultrasonic) ใช้งานจะต้องท าการปรับเทียบเครื่องกับแท่ง
ปรับมาตรฐานหรือทุก ครั้งก่อนน าไปตรวจสอบหรือวัดขนาดชิ้นงาน การปรับเทียบเครื่องจะเป็นการ
ก าหนดช่วงระยะทางการเดินทางของคลื่นเสียง ที่สามารถตรวจสอบวัสดุได้ แท่งปรับมาตรฐาน
จะต้องเป็นวัสดุชนิดเดียวกันกับวัสดุงานที่จะท าการตรวจสอบ
4.6.1 การปรับเทียบเครื่องด้วยหัวตรวจสอบตรง (Normal Probe Calibration)
จอภาพ CRT ของเครื่องอัลตราโซนิก (Ultrasonic) จะแบ่งสเกลแนวระนาบ (Time
Base) ออกเป็น 10 ช่องใหญ่และ ใน 1 ช่องใหญ่จะแบ่งออกเป็น 10 ช่องเล็ก ค่าที่อ่านได้จากซ้ายไป
