124

ขวาของสเกลเรียกว่า Screen Reading (SR) ช่วงความกว้างทั้งหมดของจอภาพจะใช้ก าหนดช่วง

s
ระยะทางของการตรวจสอบเรียกว่า Test Range (TR) SR = , เมื่อ S = ระยะ ตรวจสอบที่ต้องการวัด
k
ค่า เช่น ก าหนด TR = 200 มิลลิเมตร ดังนั้นระยะตรวจสอบ (S) = 200 มิลลิเมตร เป็นต้น, k = Scale

Factor (ค่าที่อ่านได้จาก 1 ช่องใหญ่)

TR
k = , เมื่อ TR = ช่วงวัดที่ก าหนด, 10 = จ านวนช่องใหญ่บนจอ CRT
10
ตัวอย่าง เช่น ก าหนดค่า TR = 200 มิลลิเมตร จะได้ค่า k = 200 = 20 มิลลิเมตร เมื่อ SR = แทน
10
200
ค่า SR = = 20 มิลลิเมตร ดังนั้นอ่านค่าสเกลหน้าปัดจอภาพ CTR ว่า 1 ช่องใหญ่มีค่าเท่ากับ 20
10
20
มิลลิเมตร ดังนั้นสเกล 1 ช่องเล็กจะอ่านค่าได้ เท่ากับ = 2 มิลลิเมตร จึงอาจสรุปได้ว่าค่า ค่า k = SR
10
สิ่งแรกที่ต้องก าหนดค่าในการปรับเทียบเครื่องตรวจสอบด้วยคลื่นเสียงอัลตราโซนิก

(Ultrasonic Wave) คือ การก าหนดค่า Test Length หรือค่า TR ถ้าก าหนดค่า TR ใหม่ ตัวอย่างเช่น
ต้องการปรับตั้งเครื่องด้วยหัวทดสอบตรง ให้มีช่วงตรวจสอบ 0 – 100 มิลลิเมตร ด้วยแท่งปรับ

มาตรฐาน Calibration V1 ทาด้วยเหล็กกล้าหนา 25 มิลลิเมตร แสดงว่าก าหนดค่า TR = 100 มิลลิเมตร

TR 100
ดังนั้นค่า สเกลแฟคเตอร์ (k) = = = 10 มิลลิเมตร (อ่านค่าว่า 1 ช่องใหญ่มีค่าเท่ากับ 10
10 10
มิลลิเมตร และ 1 ช่องเล็กมีค่า = 1 มิลลิเมตร) จ านวนคลื่นเสียงที่สะท้อนจากด้านหลังของชิ้นงาน

TR 100
ทดสอบ (Back Wall Echo : BW) ที่จะปรับให้ปรากฏอยู่บน จอภาพ CRT = = = 4 ลูก
25 25
คลื่นสัญญาณสะท้อนกลับลูกที่ 1 ปรับให้อยู่ที่ต าแหน่ง 25 มิลลิเมตร (2.5 ช่องใหญ่ หรือ 25 ช่องเล็ก)

คลื่นลูกที่ 2 ปรับให้อยู่ที่ต าแหน่ง 50 มิลลิเมตร (5 ช่องใหญ่ หรือ 50 ช่องเล็ก) คลื่นลูกที่ 3 ปรับให้อยู่

ที่ต าแหน่ง 75 มิลลิเมตร (7.5 ช่องใหญ่ หรือ 75 ช่องเล็ก) และ คลื่นลูกที่ 4 ปรับให้อยู่ที่ต าแหน่ง 100

มิลลิเมตร (10 ช่องใหญ่ หรือ 100 ช่องเล็ก)

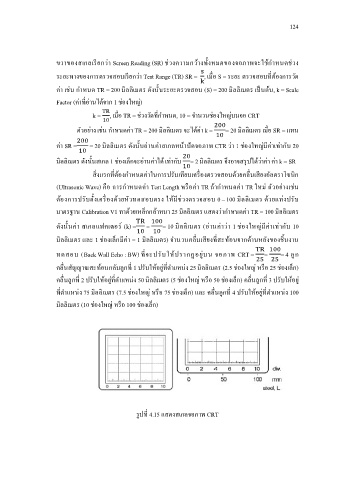

รูปที่ 4.15 แสดงสเกลจอภาพ CRT
