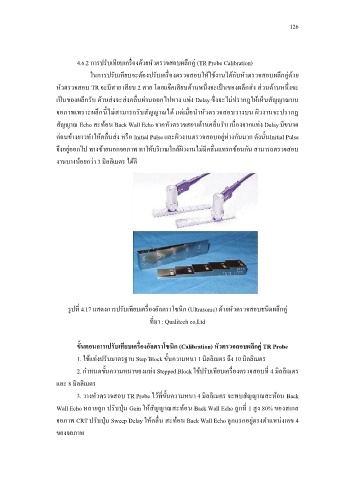

126

4.6.2 การปรับเทียบเครื่องด้วยหัวตรวจสอบผลึกคู่ (TR Probe Calibration)

ในการปรับเทียบจะต้องปรับเครื่องตรวจสอบให้ใช้งานได้กับหัวตรวจสอบผลึกคู่ด้วย

หัวตรวจสอบ TR จะมีสาย เสียบ 2 สาย โดยแจ๊คเสียบด้านหนึ่งจะเป็นของผลึกส่ง ส่วนด้านหนึ่งจะ
เป็นของผลึกรับ ด้านส่งจะส่งคลื่นผ่านออกไปทาง แท่ง Delay ซึ่งจะไม่ปรากฎให้เห็นสัญญาณบน

จอภาพเพราะผลึกนี้ไม่สามารถรับสัญญาณได้ แต่เมื่อน าหัวตรวจสอบวางบน ผิวงานจะปรากฏ

สัญญาณ Echo สะท้อน Back Wall Echo จากหัวตรวจสอบด้านคลื่นรับ เนื่องจากแท่ง Delay มีขนาด

ค่อนข้างยาวท าให้คลื่นส่ง หรือ Initial Pulse และผิวงานตรวจสอบอยู่ห่างกันมาก ดังนั้นInitial Pulse
จึงอยู่ออกไป ทางซ้ายนอกจอภาพ ทาให้บริเวณใกล้ผิวงานไม่มีคลื่นแทรกซ้อนกัน สามารถตรวจสอบ

งานบางน้อยกว่า 3 มิลลิเมตร ได้ดี

รูปที่ 4.17 แสดงการปรับเทียบเครื่องอัลตราโซนิก (Ultrasonic) ด้วยหัวตรวจสอบชนิดผลึกคู่

ที่มา : Qualitech co,Ltd

ขั้นตอนการเปรับเทียบเครื่องอัลตราโซนิก (Calibration) หัวตรวจสอบผลึกคู่ TR Probe
1. ใช้แท่งปรับมาตรฐาน Step Block ขั้นความหนา 1 มิลลิเมตร ถึง 10 มิลลิเมตร

2. ก าหนดขั้นความหนาของแท่ง Stepped Block ใช้ปรับเทียบเครื่องตรวจสอบที่ 4 มิลลิเมตร

และ 8 มิลลิเมตร
3. วางหัวตรวจสอบ TR Probe ไว้ที่ขั้นความหนา 4 มิลลิเมตร จะพบสัญญาณสะท้อน Back

Wall Echo หลายลูก ปรับปุ่ม Gain ให้สัญญาณสะท้อน Back Wall Echo ลูกที่ 1 สูง 80% ของสเกล

จอภาพ CRT ปรับปุ่ม Sweep Delay ให้คลื่น สะท้อน Back Wall Echo ลูกแรกอยู่ตรงต าแหน่งเลข 4

ของจอภาพ
