125

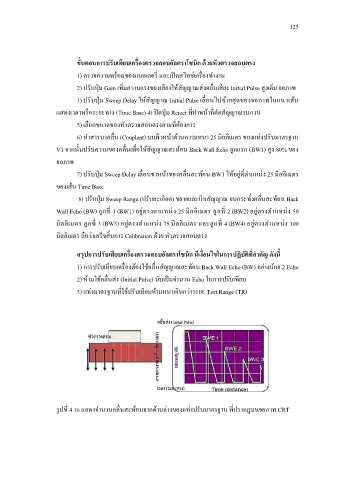

ขั้นตอนการปรับเทียบเครื่องตรวจสอบอัลตราโซนิก ด้วยหัวตรวจสอบตรง

1) ตรวจความพร้อมของแบตเตอรี่ และเปิดสวิทช์เครื่องท างาน

2) ปรับปุ่ม Gain เพิ่มความแรงของเสียงให้สัญญาณส่งคลื่นเสียง Initial Pulse สูงเต็ม จอภาพ

3) ปรับปุ่ม Sweep Delay ให้สัญญาณ Initial Pulse เลื่อนไปซ้ายสุดของจอภาพในแนวเส้น
แสดงเวลาหรือระยะทาง (Time Base) 4) ปิดปุ่ม Reject ที่ท าหน้าที่ตัดสัญญาณรบกวน

5) เลือกขนาดของหัวตรวจสอบตรงตามที่ต้องการ

6) ท าสารนาคลื่น (Couplant) บนผิวหน้าด้านความหนา 25 มิลลิเมตร ของแท่งปรับมาตรฐาน
V1 จากนั้นปรับความของคลื่นเพื่อให้สัญญาณสะท้อน Back Wall Echo ลูกแรก (BW1) สูง 80% ของ

จอภาพ

7) ปรับปุ่ม Sweep Delay เลื่อนขาหน้าของคลื่นสะท้อน BW1 ให้อยู่ที่ต าแหน่ง 25 มิลลิเมตร

ของเส้น Time Base
8) ปรับปุ่ม Sweep Range (ปรับละเอียด) ขยายและบีบสัญญาณ จนกระทั่งคลื่นสะท้อน Back

Wall Echo (BW) ลูกที่ 1 (BW1) อยู่ตรงตาแหน่ง 25 มิลลิเมตร ลูกที่ 2 (BW2) อยู่ตรงต าแหน่ง 50

มิลลิเมตร ลูกที่ 3 (BW3) อยู่ตรงต าแหน่ง 75 มิลลิเมตร และลูกที่ 4 (BW4) อยู่ตรงต าแหน่ง 100
มิลลิเมตร ถือว่าเสร็จสิ้นการ Calibration ด้วย หัวตรวจสอบตรง

สรุปการปรับเทียบเครื่องตรวจสอบอัลตราโซนิก มีเงื่อนไขในการปฏิบัติที่ส าคัญ ดังนี้

1) การปรับเทียบเครื่องต้องใช้คลื่นสัญญาณสะท้อน Back Wall Echo (BW) อย่างน้อย 2 Echo

2) ห้ามใช้คลื่นส่ง (Initial Pulse) นับเป็นจ านวน Echo ในการปรับเทียบ

3) แท่งมาตรฐานที่ใช้ปรับเทียบห้ามหนาเกินกว่าระยะ Test Range (TR)

รูปที่ 4.16 แสดงจ านวนคลื่นสะท้อนจากด้านล่างของแท่งปรับมาตรฐาน ที่ปรากฏบนจอภาพ CRT
