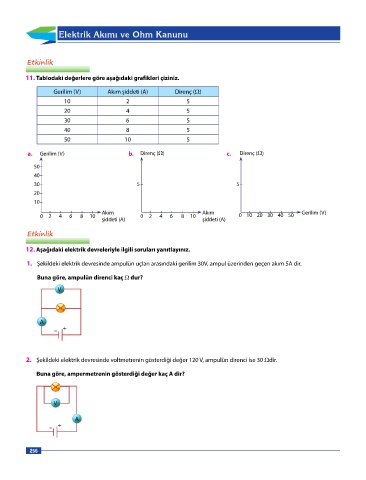

Elektrik Akımı ve Ohm Kanunu
Etkinlik
11. Tablodaki değerlere göre aşağıdaki grafikleri çiziniz.
Gerilim (V) Akım şiddeti (A) Direnç (W)
10 2 5
20 4 5
30 6 5
40 8 5
50 10 5
a. Gerilim (V) b. Direnç (W) c. Direnç (W)
50
40
30 5 5
20
10
Akım Akım Gerilim (V)
0 2 4 6 8 10 0 2 4 6 8 10 0 10 20 30 40 50
şiddeti (A) şiddeti (A)
Etkinlik
12. Aşağıdaki elektrik devreleriyle ilgili soruları yanıtlayınız.
1. Şekildeki elektrik devresinde ampulün uçları arasındaki gerilim 30V, ampul üzerinden geçen akım 5A dir.
Buna göre, ampulün direnci kaç W dur?
V
A
– +
2. Şekildeki elektrik devresinde voltmetrenin gösterdiği değer 120 V, ampulün direnci ise 30 Wdir.
Buna göre, ampermetrenin gösterdiği değer kaç A dir?
V
A
– +
