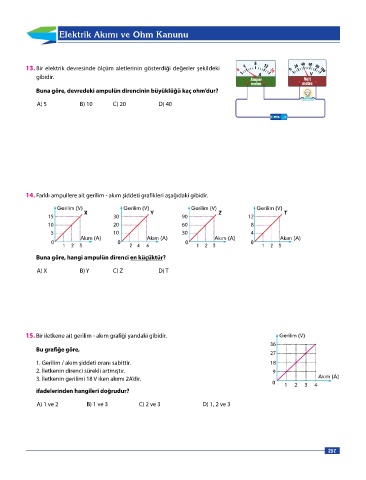

Elektrik Akımı ve Ohm Kanunu
8
13. Bir elektrik devresinde ölçüm aletlerinin gösterdiği değerler şekildeki 4 12 16 20 40 60 80 100
gibidir.
Buna göre, devredeki ampulün direncinin büyüklüğü kaç ohm’dur?
A) 5 B) 10 C) 20 D) 40
14. Farklı ampullere ait gerilim - akım şiddeti grafikleri aşağıdaki gibidir.
X Y Z T
15 30 90 12
10 20 60 8
5 10 30 4
Buna göre, hangi ampulün direnci en küçüktür?
A) X B) Y C) Z D) T
15. Bir iletkene ait gerilim - akım grafiği yandaki gibidir.
36
Bu grafiğe göre,
27
1. Gerilim / akım şiddeti oranı sabittir. 18
2. İletkenin direnci sürekli artmıştır. 9
3. İletkenin gerilimi 18 V iken akımı 2A’dir.
1 2 3 4
ifadelerinden hangileri doğrudur?
A) 1 ve 2 B) 1 ve 3 C) 2 ve 3 D) 1, 2 ve 3
