Page 196 - Lukisan Kejuruteraan Tingkatan 4

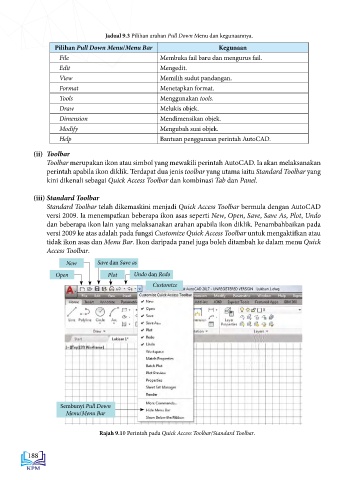

Jadual 9.3 Pilihan arahan Pull Down Menu dan kegunaannya. (iv) Tab dan Panel
Pilihan Pull Down Menu/Menu Bar Kegunaan Tab dan panel merupakan ciri baharu yang terdapat pada AutoCAD versi 2009 dan ke atas bagi
File Membuka fail baru dan mengurus fail. menggantikan penggunaan pelbagai toolbar pada versi terdahulu. Pada Tab dan Panel, hanya
Edit Mengedit. ikon utama ditunjukkan dalam Ribbon dan pilihan ikon yang lain dan sub ikon hanya akan
ditunjukkan apabila Drop down menu diklik. Terdapat 15 tab yang setiap satunya mempunyai
View Memilih sudut pandangan. beberapa panel. Pada tab home contohnya, terdapat 10 panel termasuk draw, modify, annotation,
Format Menetapkan format. layers, block, properties, groups, utilities, clipboard dan view. Tab dan Panel boleh diaktifkan
Tools Menggunakan tools. atau dinyahaktifkan mengikut keselesaan pengguna dengan klik kanan pada kursor yang
Draw Melukis objek. diarahkan pada mana-mana ikon. Tanda (✓) menunjukkan tab dan panel yang aktif. Setiap
Dimension Mendimensikan objek. panel memaparkan beberapa ikon dan sub ikon. Nama ikon akan ditunjukkan apabila kursor BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER
Modify Mengubah suai objek. yang dikawal tetikus diarahkan pada ikon dan tips penggunaannya akan dipaparkan apabila
dibiarkan seketika.
Help Bantuan penggunaan perintah AutoCAD.
Ikon utama-Circle
(ii) Toolbar
Toolbar merupakan ikon atau simbol yang mewakili perintah AutoCAD. Ia akan melaksanakan Tab
perintah apabila ikon diklik. Terdapat dua jenis toolbar yang utama iaitu Standard Toolbar yang
kini dikenali sebagai Quick Access Toolbar dan kombinasi Tab dan Panel.

(iii) Standard Toolbar
Standard Toolbar telah dikemaskini menjadi Quick Access Toolbar bermula dengan AutoCAD Sub ikon-Circle Panel Layers Drop Down Menu
versi 2009. Ia menempatkan beberapa ikon asas seperti New, Open, Save, Save As, Plot, Undo bagi Ribbon View
dan beberapa ikon lain yang melaksanakan arahan apabila ikon diklik. Penambahbaikan pada
versi 2009 ke atas adalah pada fungsi Customize Quick Access Toolbar untuk mengaktifkan atau
tidak ikon asas dan Menu Bar. Ikon daripada panel juga boleh ditambah ke dalam menu Quick Rajah 9.11 Tab Home dengan panel yang mengandungi ikon dan sub ikon serta Drop Down Menu.
Access Toolbar.

New Save dan Save as
Open Plot Undo dan Redo Tips ikon
Customize

Nama ikon dan jenis binaan
Rajah 9.12 Nama ikon, jenis binaan dan tips pembinaan.

Klik kanan tetikus pada sebarang ikon

Pilihan Tab
Pilihan Panel

Panel aktif/nyahaktif

Sembunyi Pull Down
Menu/Menu Bar
Rajah 9.13 Tab dan panel boleh diaktifkan atau dinyahaktifkan.
Rajah 9.10 Perintah pada Quick Access Toolbar/Standard Toolbar.

188 189
