460 Applied Process Design for Chemical and Petrochemical Plants

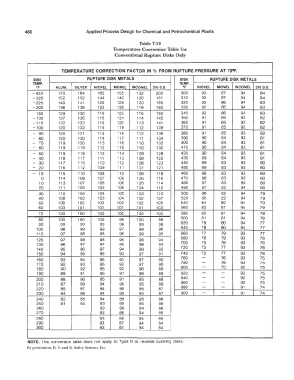

Table 7-10
Temperature Conversion Table for
Conventional Rupture Disks Only
TEMPERATURE CORRECTION FACTOR IN % FROM RUPTURE PRESSURE AT 72"F.
DISK RUPTURE DISK METALS DISK RUPTURE DISK METALS
TEMP. TEMP.
•F ALUM. SILVER NICKEL MONEL INCONEL 316 S.S. •F NICKEL MONEL INCONEL 316 S.S.
-423 170 164 165 155 132 200 300 93 87 94 84
-320 152 152 144 140 126 181 310 92 87 94 84
-225 140 141 126 129 120 165 320 92 86 94 83
-200 136 138 122 126 118 160 330 92 86 94 83
-150 129 130 116 123 115 150 340 92 86 94 83
-130 127 126 116 121 114 145 350 91 85 93 82
-110 122 123 115 120 113 141 360 91 85 93 82
-100 120 122 115 119 112 139 370 91 85 93 82
- 90 120 121 114 118 112 136 380 91 85 93 82
- 80 120 120 114 117 111 134 390 90 84 93 81
- 70 119 120 113 116 110 132 400 90 84 93 81
- 60 119 119 112 115 110 130 410 90 84 93 81
- 50 119 118 112 114 109 128 420 90 84 93 81
- 40 118 117 111 113 108 125 430 89 84 93 81
- 30 117 115 110 112 108 123 440 89 83 93 80
- 20 116 112 109 111 107 121 450 89 83 93 80
- 10 115 110 108 110 106 118 460 88 83 93 80
0 114 108 107 109 105 116 470 88 83 93 80
10 113 107 106 108 105 114 480 87 83 93 80
20 111 105 105 106 104 112 490 87 82 94 80
30 110 104 104 105 103 110 500 86 82 94 79
40 108 103 103 104 102 107 520 85 82 94 79
50 106 102 102 103 102 105 540 84 82 94 79
60 103 101 101 101 101 103 560 83 81 94 79
72 100 100 100 100 100 100 580 82 81 94 78
80 100 100 100 99 100 99 600 81 81 94 78
90 99 99 99 98 99 98 620 79 80 94 77
100 98 99 99 97 99 96 640 78 80 94 77
110 97 98 98 96 99 95 660 77 79 93 77
120 97 98 98 95 98 94 680 76 79 93 76
130 96 97 97 95 98 93 700 75 78 93 76
140 95 96 97 94 98 92 720 73 77 93 76
150 94 95 96 93 97 91 740 72 77 93 76
160 93 94 96 93 97 90 760 - 76 93 75
-
170 92 93 96 92 97 90 780 - 76 93 75
180 90 92 95 92 96 89 800 75 92 75
190 89 91 95 91 96 89 820 - - 92 75
200 88 90 95 91 95 88 840 - - 92 75
-
-
210 87 89 94 90 95 88 860 - - 92 75
220 85 87 94 90 95 87 880 91 74
230 84 86 94 89 95 87 900 - - 91 74
240 82 85 94 89 95 86
250 81 84 93 89 95 86
260 93 88 94 86
270 93 88 94 85
280 93 88 94 85
290 93 87 94 84
300 93 87 94 84
NOTE. This conversion table does not apply to Type D or reverse buckling disks.
By permission, B. S. and B. Safety Systems, Inc.
