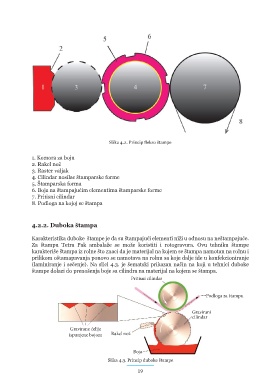

Slika 4.2. Princip flekso štampe

1. Komora za boju
2. Rakel nož
3. Raster valjak
4. Cilindar nosilac štamparske forme
5. Štamparska forma
6. Boja na štampajućim elementima štamparske forme
7. Pritisni cilindar
8. Podloga na kojoj se štampa

4.2.2. Duboka štampa

Karakteristika duboke štampe je da su štampajući elementi niži u odnosu na neštampajuće.
Za štampu Tetra Pak ambalaže se može koristiti i rotogravura. Ovu tehniku štampe
karakteriše štampa iz rolne što znaci da je materijal na kojem se štampa namotan na rolnu i
prilikom oštamapavanja ponovo se namotava na rolnu sa koje dalje ide u konfekcioniranje
(laminiranje i sečenje). Na slici 4.3. je šematski prikazan način na koji u tehnici duboke
štampe dolazi do prenošenja boje sa cilindra na materijal na kojem se štampa.
Pritisni cilindar

Podloga za štampu

Gravirani
cilindar

Gravirane ćelije
ispunjene bojom Rakel nož

Boja

Slika 4.3. Princip duboke štampe

19
