Page 24 - KP.MPP1013-C02-2.0- (2.1 - 2.7)

Kod Kertas MPP1013 – C02 Page 24 of 34

Saluran sdutan Buli perasa Gelung penyejat

ke pemampat

Sedikit kandungan
cecair refrigerant

Diafragma

Pengimbang luar

TXV

Cecair
refrigerant dari
pemeluwap

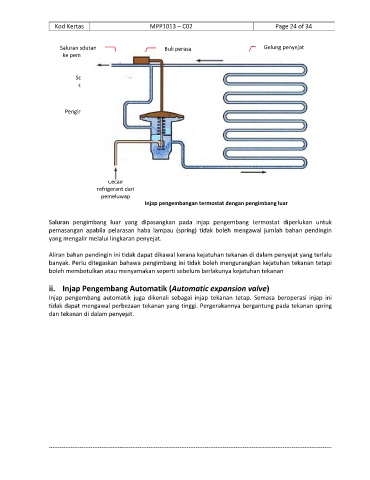

Injap pengembangan termostat dengan pengimbang luar

Saluran pengimbang luar yang dipasangkan pada injap pengembang termostat diperlukan untuk
pemasangan apabila pelarasan haba lampau (spring) tidak boleh mengawal jumlah bahan pendingin
yang mengalir melalui lingkaran penyejat.

Aliran bahan pendingin ini tidak dapat dikawal kerana kejatuhan tekanan di dalam penyejat yang terlalu
banyak. Perlu ditegaskan bahawa pengimbang ini tidak boleh mengurangkan kejatuhan tekanan tetapi
boleh membetulkan atau menyamakan seperti sebelum berlakunya kejatuhan tekanan

ii. Injap Pengembang Automatik (Automatic expansion valve)
Injap pengembang automatik juga dikenali sebagai injap tekanan tetap. Semasa beroperasi injap ini
tidak dapat mengawal perbezaan tekanan yang tinggi. Pergerakannya bergantung pada tekanan spring
dan tekanan di dalam penyejat.

------------------------------------------------------------------------------------------------------------------------------------------------------------
