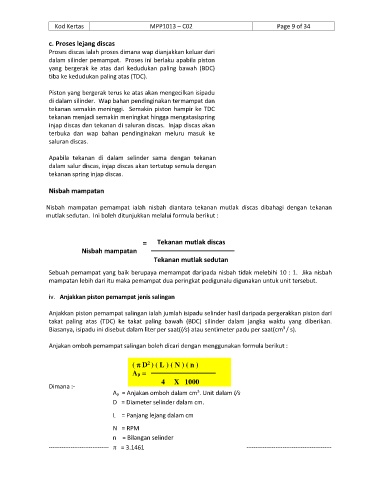

Kod Kertas MPP1013 – C02 Page 9 of 34

c. Proses lejang discas
Proses discas ialah proses dimana wap dianjakkan keluar dari
dalam silinder pemampat. Proses ini berlaku apabila piston
yang bergerak ke atas dari kedudukan paling bawah (BDC)
tiba ke kedudukan paling atas (TDC).

Piston yang bergerak terus ke atas akan mengecilkan isipadu
di dalam silinder. Wap bahan pendinginakan termampat dan
tekanan semakin meninggi. Semakin piston hampir ke TDC
tekanan menjadi semakin meningkat hingga mengatasispring
injap discas dan tekanan di saluran discas. Injap discas akan
terbuka dan wap bahan pendinginakan meluru masuk ke
saluran discas.

Apabila tekanan di dalam selinder sama dengan tekanan
dalam salur discas, injap discas akan tertutup semula dengan
tekanan spring injap discas.

Nisbah mampatan

Nisbah mampatan pemampat ialah nisbah diantara tekanan mutlak discas dibahagi dengan tekanan
mutlak sedutan. Ini boleh ditunjukkan melalui formula berikut :

Tekanan mutlak discas
=
Nisbah mampatan
Tekanan mutlak sedutan

Sebuah pemampat yang baik berupaya memampat daripada nisbah tidak melebihi 10 : 1. Jika nisbah
mampatan lebih dari itu maka pemampat dua peringkat pedigunalu digunakan untuk unit tersebut.

iv. Anjakkan piston pemampat jenis salingan

Anjakkan piston pemampat salingan ialah jumlah isipadu selinder hasil daripada pergerakkan piston dari
takat paling atas (TDC) ke takat paling bawah (BDC) silinder dalam jangka waktu yang diberikan.
3
Biasanya, isipadu ini disebut dalam liter per saat(l/s) atau sentimeter padu per saat(cm / s).

Anjakan omboh pemampat salingan boleh dicari dengan menggunakan formula berikut :

(  D ) ( L ) ( N ) ( n )
2
Ap =
4 X 1000
Dimana :-
3
Ap = Anjakan omboh dalam cm . Unit dalam l/s
D = Diameter selinder dalam cm.

L = Panjang lejang dalam cm
N = RPM
n = Bilangan selinder

------------------------------------------------------------------------------------------------------------------------------------------------------------
 = 3.1461
