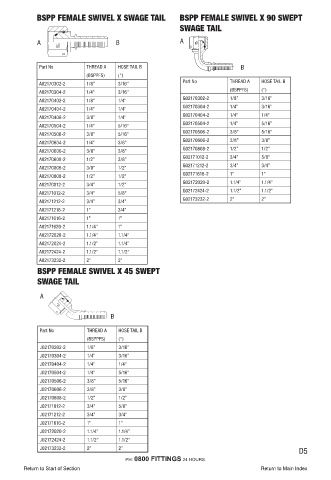

Page 117 - Fluid Fitting 2018_extended
P. 117
BSPP FEMALE SWIVEL X SWAGE TAIL BSPP FEMALE SWIVEL X 90 SWEPT
SWAGE TAIL
A B A
Part No THREAD A HOSE TAIL B B
(BSPPFS) (“)
Part No THREAD A HOSE TAIL B
A02170302-2 1/8” 3/16”
(BSPPFS) (“)
A02170304-2 1/4” 3/16”
A02170402-2 1/8” 1/4” G02170302-2 1/8” 3/16”
A02170404-2 1/4” 1/4” G02170304-2 1/4” 3/16”
A02170406-2 3/8” 1/4” G02170404-2 1/4” 1/4”
A02170504-2 1/4” 5/16” G02170504-2 1/4” 5/16”
A02170506-2 3/8” 5/16” G02170506-2 3/8” 5/16”
A02170604-2 1/4” 3/8” G02170606-2 3/8” 3/8”
A02170606-2 3/8” 3/8” G02170808-2 1/2” 1/2”
A02170608-2 1/2” 3/8” G02171012-2 3/4” 5/8”
A02170806-2 3/8” 1/2” G02171212-2 3/4” 3/4”
G02171616-2 1” 1”
A02170808-2 1/2” 1/2”
G02172020-2 1.1/4” 1.1/4”
A02170812-2 3/4” 1/2”
A02171012-2 3/4” 5/8” G02172424-2 1.1/2” 1.1/2”
A02171212-2 3/4” 3/4” G02173232-2 2” 2”
A02171216-2 1” 3/4”
A02171616-2 1” 1”
A02171620-2 1.1/4” 1”
A02172020-2 1.1/4” 1.1/4”
A02172024-2 1.1/2” 1.1/4”
A02172424-2 1.1/2” 1.1/2”
A02173232-2 2” 2”
BSPP FEMALE SWIVEL X 45 SWEPT
SWAGE TAIL
A
B
Part No THREAD A HOSE TAIL B
(BSPPFS) (“)
J02170302-2 1/8” 3/16”
J02170304-2 1/4” 3/16”
J02170404-2 1/4” 1/4”
J02170504-2 1/4” 5/16”
J02170506-2 3/8” 5/16”
J02170606-2 3/8” 3/8”
J02170808-2 1/2” 1/2”
J02171012-2 3/4” 5/8”
J02171212-2 3/4” 3/4”
J02171616-2 1” 1”
J02172020-2 1.1/4” 1.1/4”
J02172424-2 1.1/2” 1.1/2”
J02173232-2 2” 2” D5
