อัลเคนและคอนฟอร์เมชันของอัลเคน 125

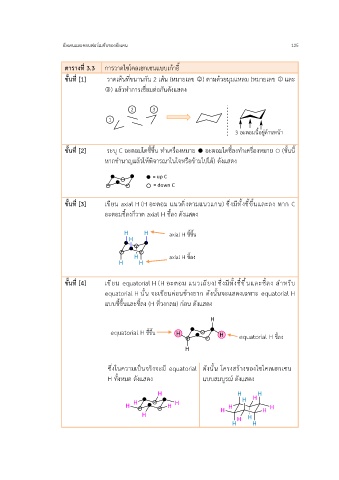

ตารางที่ 3.3 การวาดไซโคลเฮกเซนแบบเก้าอ ี้
ขั้นที่ [1] วาดเส้นที่ขนานกัน 2 เส้น (หมายเลข ) ตามด้วยมุมแหลม (หมายเลข  และ
) แล้วทำการเชื่อมต่อกันดังแสดง

3 อะตอมนี้อยู่ด้านหน้า

ขั้นที่ [2] ระบุ C อะตอมใดชี้ขึ้น ทำเครื่องหมาย  อะตอมใดชี้ลงทำเครื่องหมาย  (ขั้นนี้
หากชำนาญแล้วให้พิจารณาในใจหรือข้ามไปได้) ดังแสดง

ขั้นที่ [3] เขียน axial H (H อะตอม แนวดิ่งตามแนวแกน) ซึ่งมีทั้งชี้ขึ้นและลง หาก C
อะตอมชี้ลงก็วาด axial H ชี้ลง ดังแสดง

axial H ชี้ขึ้น

axial H ชี้ลง

ขั้นที่ [4] เขียน equatorial H (H อะตอม แนวเฉียง) ซึ่งมีทั้งชี้ขึ้นและชี้ลง สำหรับ
equatorial H นั้น จะเขียนค่อนข้างยาก ดังนั้นจะแสดงเฉพาะ equatorial H
แบบชี้ขึ้นและชี้ลง (H ที่วงกลม) ก่อน ดังแสดง

equatorial H ชี้ขึ้น
equatorial H ชี้ลง

ซึ่งในความเป็นจริงจะมี equatorial ดังนั้น โครงสร้างของไซโคลเฮกเซน
H ทั้งหมด ดังแสดง แบบสมบูรณ์ ดังแสดง
