146 เคมีอินทรีย์ (Org. Chem.)
โมเลกุลทั้งสองซ้อนทับกันไม่สนิท
อะตอมสองตัวนี้ทับกันไม่สนิท
CHBrClF เป็นไครัลโมเลกุล

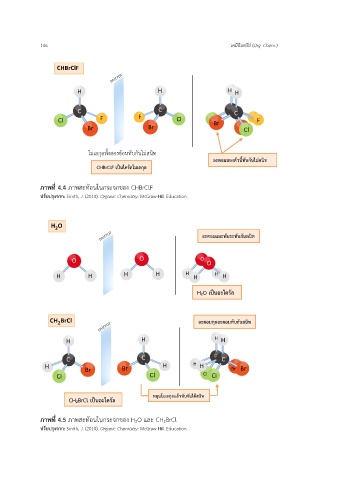

ภาพที่ 4.4 ภาพสะท้อนในกระจกของ CHBrClF
ปรับปรุงจาก: Smith, J. (2010). Organic Chemistry: McGraw-Hill Education.
อะตอมและพันธะทับกันสนิท
H2O เป็นอะไครัล
อะตอมทุกอะตอมทับกันสนิท
หมุนโมเลกุลแล้วทับกันได้สนิท
CH2BrCl เป็นอะไครัล
ภาพที่ 4.5 ภาพสะท้อนในกระจกของ H2O และ CH2BrCl
ปรับปรุงจาก: Smith, J. (2010). Organic Chemistry: McGraw-Hill Education.
