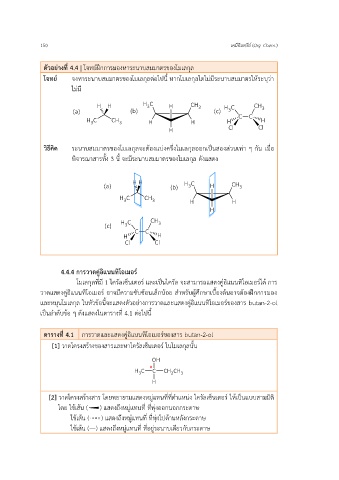

Page 178 - ตำราเคมีอินทรีย์ [Jadsada Ratniyom]
P. 178
150 เคมีอินทรีย์ (Org. Chem.)
ตัวอย่างที่ 4.4 | โจทย์ฝึกการมองหาระนาบสมมาตรของโมเลกุล
โจทย ์ จงหาระนาบสมมาตรของโมเลกุลต่อไปนี้ หากโมเลกุลใดไม่มีระนาบสมมาตรให้ระบุว่า
ไม่ม ี
วิธีคิด ระนาบสมมาตรของโมเลกุลจะต้องแบ่งครึ่งโมเลกุลออกเป็นสองส่วนเท่า ๆ กัน เมื่อ
พิจารณาสารทั้ง 3 นี้ จะมระนาบสมมาตรของโมเลกุล ดังแสดง
ี
4.4.4 การวาดคู่อิแนนทิโอเมอร์
โมเลกุลที่มี 1 ไครัลเซ็นเตอร์ และเป็นไครัล จะสามารถแสดงคู่อิแนนทิโอเมอร์ได้ การ
วาดแสดงคู่อิแนนทิโอเมอร์ อาจมีความซับซ้อนเล็กน้อย สำหรับผู้ศึกษาเบื้องต้นอาจต้องฝึกการมอง
และหมุนโมเลกุล ในหัวข้อนี้จะแสดงตัวอย่างการวาดและแสดงคู่อแนนทิโอเมอร์ของสาร butan-2-ol
ิ
เป็นลำดับข้อ ๆ ดังแสดงในตารางที่ 4.1 ต่อไปนี้
ตารางที่ 4.1 การวาดและแสดงคู่อิแนนทิโอเมอร์ของสาร butan-2-ol
[1] วาดโครงสร้างของสารและหาไครัลเซ็นเตอร์ ในโมเลกุลนั้น
[2] วาดโครงสร้างสาร โดยพยายามแสดงหมู่แทนที่ที่ตำแหน่ง ไครัลเซ็นเตอร์ ให้เป็นแบบสามมิติ
โดย ใช้เส้น ( ) แสดงถึงหมู่แทนที่ ที่พุ่งออกนอกกระดาษ
ใช้เส้น ( ) แสดงถึงหมู่แทนที่ ที่พุ่งไปด้านหลังกระดาษ
ใช้เส้น (—) แสดงถึงหมู่แทนที่ ที่อยู่ระนาบเดียวกับกระดาษ
