สเตอริโอเคมี (Stereochemistry) 151

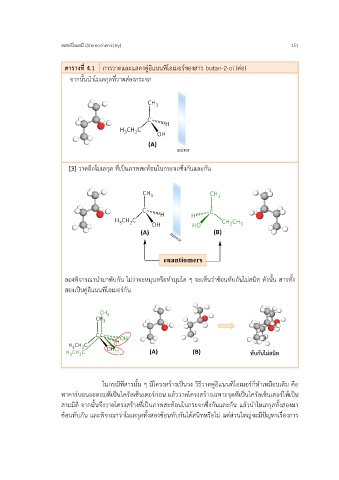

ตารางที่ 4.1 การวาดและแสดงคู่อิแนนทิโอเมอร์ของสาร butan-2-ol (ต่อ)
จากนั้นนำโมเลกุลที่วาดส่องกระจก
ี
[3] วาดอกโมเลกุล ที่เป็นภาพสะท้อนในกระจกซึ่งกันและกัน
ลองพิจารณานำมาทับกัน ไม่ว่าจะหมุนหรือทำมุมใด ๆ จะเห็นว่าซ้อนทับกันไม่สนิท ดังนั้น สารทั้ง
สองเป็นคู่อิแนนทิโอเมอร์กัน
ทับกันไม่สนิท
ในกรณีที่สารนั้น ๆ มีโครงสร้างเป็นวง วิธีวาดคู่อิแนนทิโอเมอร์ก็ทำเหมือนเดิม คือ
หาคาร์บอนอะตอมที่เป็นไครัลเซ็นเตอร์ก่อน แล้ววาดโครงสร้างเฉพาะจุดที่เป็นไครัลเซ็นเตอร์ให้เป็น
สามมิติ จากนั้นจึงวาดโครงสร้างที่เป็นภาพสะท้อนในกระจกซึ่งกันและกัน แล้วนำโมเลกุลทั้งสองมา
ซ้อนทับกัน และพิจาณาว่าโมเลกุลทั้งสองซ้อนทับกันได้สนิทหรือไม่ แต่ส่วนใหญ่จะมีปัญหาเรื่องการ
