Page 40 - ตำราเคมีอินทรีย์ [Jadsada Ratniyom]

12 ความรู้เบื้องต้นของเคมีอินทรีย์

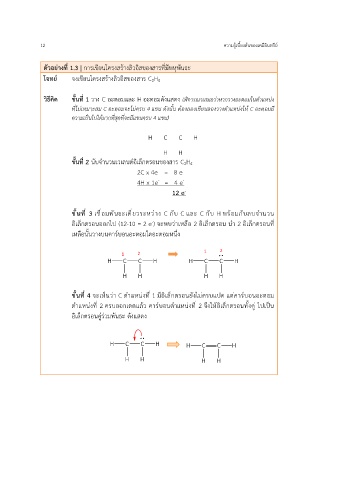

ตัวอย่างที่ 1.3 | การเขียนโครงสร้างลิวอิสของสารที่มีพหุพันธะ
โจทย ์ จงเขียนโครงสร้างลิวอิสของสาร C2H4

วิธีคิด ขั้นที่ 1 วาง C อะตอมและ H อะตอมดังแสดง (พิจารณาเสมอว่าหากวางอะตอมในตำแหน่ง
ที่ไม่เหมาะสม C อะตอมจะไม่ครบ 4 แขน ดังนั้น ต้องลองเขียนลองวางตำแหน่งให้ C อะตอมมี
ความเป็นไปได้มากที่สุดที่จะมีแขนครบ 4 แขน)

ขั้นที่ 2 นับจำนวนเวเลนต์อิเล็กตรอนของสาร C2H4
-
2C x 4e = 8 e -
-
4H x 1e = 4 e -
12 e -

ขั้นที่ 3 เชื่อมพันธะเดี่ยวระหว่าง C กับ C และ C กับ H พร้อมกับลบจำนวน
-
อิเล็กตรอนออกไป (12-10 = 2 e) จะพบว่าเหลือ 2 อิเล็กตรอน นำ 2 อิเล็กตรอนที่
เหลือนั้นวางบนคาร์บอนอะตอมใดอะตอมหนึ่ง

ขั้นที่ 4 จะเห็นว่า C ตำแหน่งที่ 1 มีอิเล็กตรอนยังไม่ครบแปด แต่คาร์บอนอะตอม
ตำแหน่งที่ 2 ครบออกเตตแล้ว คาร์บอนตำแหน่งที่ 2 จึงให้อิเล็กตรอนทั้งคู่ ไปเป็น
อิเล็กตรอนคู่ร่วมพันธะ ดังแสดง
