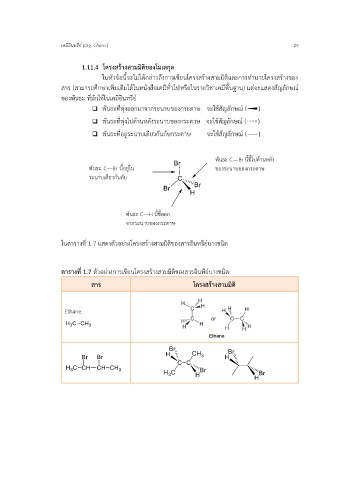

เคมีอินทรีย์ (Org. Chem.) 29
1.11.4 โครงสร้างสามมิติของโมเลกุล
ในหัวข้อนี้จะไม่ได้กล่าวถึงการเขียนโครงสร้างสามมิติและการทำนายโครงสร้างของ
สาร (สามารถศึกษาเพิ่มเติมได้ในหนังสือเคมีทั่วไปหรือในรายวิชาเคมีพื้นฐาน) แต่จะแสดงสัญลักษณ ์
ของพันธะ ที่มักใช้ในเคมีอินทรีย์
❑ พันธะที่พุ่งออกมาจากระนาบของกระดาษ จะใช้สัญลักษณ์ ( )
❑ พันธะที่พุ่งไปด้านหลังระนาบของกระดาษ จะใช้สัญลักษณ์ ( )
❑ พันธะที่อยู่ระนาบเดียวกันกับกระดาษ จะใช้สัญลักษณ์ ( )
พันธะ C—Br นี้ชี้ไปด้านหลัง
พันธะ C—Br นี้อยู่ใน ของระนาบของกระดาษ
ระนาบเดียวกันกับ
กระดาษ
พันธะ C—H นี้ชี้ออก
จากระนาบของกระดาษ
ในตารางที่ 1.7 แสดงตัวอย่างโครงสร้างสามมิติของสารอินทรีย์บางชนิด
ิ
ตารางที่ 1.7 ตัวอย่างการเขียนโครงสร้างสามมิติของสารอนทีย์บางชนิด
สาร โครงสร้างสามมิติ
Ethane
