เคมีอินทรีย์ (Org. Chem.) 25

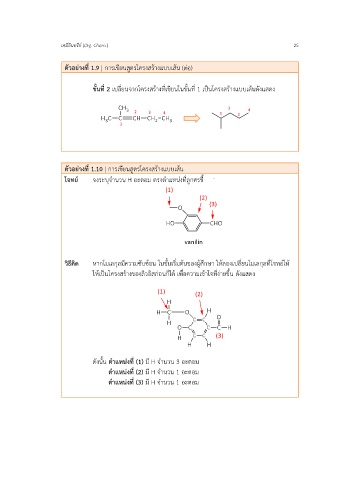

ตัวอย่างที่ 1.9 | การเขียนสูตรโครงสร้างแบบเส้น (ต่อ)

ขั้นที่ 2 เปลี่ยนจากโครงสร้างที่เขียนในขั้นที่ 1 เป็นโครงสร้างแบบเส้นดังแสดง

ตัวอย่างที่ 1.10 | การเขียนสูตรโครงสร้างแบบเส้น
โจทย ์ จงระบุจำนวน H อะตอม ตรงตำแหน่งที่ลูกศรชี้ -

วิธีคิด หากโมเลกุลมีความซับซ้อน ในขั้นเริ่มต้นของผู้ศึกษา ให้ลองเปลี่ยนโมเลกุลที่โจทย์ให้
ให้เป็นโครงสร้างของลิวอิสก่อนก็ได้ เพื่อความเข้าใจที่ง่ายขึ้น ดังแสดง

ดังนั้น ตำแหน่งที่ (1) มี H จำนวน 3 อะตอม
ตำแหน่งที่ (2) มี H จำนวน 1 อะตอม

ตำแหน่งที่ (3) มี H จำนวน 1 อะตอม
