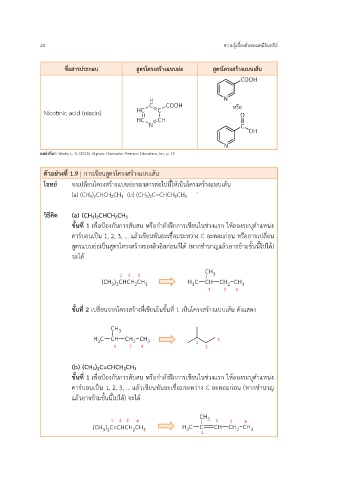

Page 52 - ตำราเคมีอินทรีย์ [Jadsada Ratniyom]
P. 52
24 ความรู้เบื้องต้นของเคมีอินทรีย์
ชื่อสารประกอบ สูตรโครงสร้างแบบย่อ สูตรโครงสร้างแบบเส้น
หรือ
Nicotinic acid (niacin)
แหล่งที่มา: Wade, L. G. (2013). Organic Chemistry: Pearson Education, Inc, p. 19
ตัวอย่างที่ 1.9 | การเขียนสูตรโครงสร้างแบบเส้น
โจทย ์ จงเปลี่ยนโครงสร้างแบบย่อของสารต่อไปนี้ให้เป็นโครงสร้างแบบเส้น
(a) (CH3)2CHCH2CH3 (b) (CH3)2C=CHCH2CH3 -
วิธีคิด (a) (CH3)2CHCH2CH3
ขั้นที่ 1 เพื่อป้องกันการสับสน หรือกำลังฝึกการเขียนในช่วงแรก ให้ลองระบุตำแหน่ง
่
คาร์บอนเป็น 1, 2, 3, … แล้วเขียนพันธะเชื่อมระหว่าง C อะตอมกอน หรืออาจเปลี่ยน
สูตรแบบย่อเป็นสูตรโครงสร้างของลิวอิสก่อนก็ได้ (หากชำนาญแล้วอาจข้ามขั้นนี้ไปได้)
จะได้
ขั้นที่ 2 เปลี่ยนจากโครงสร้างที่เขียนในขั้นที่ 1 เป็นโครงสร้างแบบเส้น ดังแสดง
(b) (CH3)2C=CHCH2CH3
ขั้นที่ 1 เพื่อป้องกันการสับสน หรือกำลังฝึกการเขียนในช่วงแรก ให้ลองระบุตำแหน่ง
คาร์บอนเป็น 1, 2, 3, … แล้วเขียนพันธะเชื่อมระหว่าง C อะตอมก่อน (หากชำนาญ
แล้วอาจข้ามขั้นนี้ไปได้) จะได้
