เคมีอินทรีย์ (Org. Chem.) 39
ตัวอย่างที่ 1.17 | การทำนายสภาพขั้วของโมเลกุล (ต่อ)
[3] พิจารณาว่า ทิศทางของลูกศรที่บ่งบอกสภาพขั้วหักล้างกันหรือไม่
ลูกศรหนึ่งชี้ขึ้น ลูกศรหนึ่ง
ชี้ลง จึงหักล้างกัน
พันธะ C—C ในกรณีนี้ไม่ต้องพิจารณาเพราะเป็นพันธะไม่มีขั้วอยู่แล้ว เมื่อพิจารณา
พันธะ C—H จะพบว่า C อะตอมมีค่า EN สูงกว่า H ดังนั้นลูกศรจะชี้เข้ามา C อะตอม
หากพิจารณาที่ C อะตอมฝั่งเดียวกัน ลูกศรหนึ่งชี้ขึ้น อีกลูกศรชี้ลง จึงหักล้างกันหมด
ในภาพที่ 1.13 แสดงตัวอย่างของโมเลกุลของสารที่แสดงทิศทางของสภาพขั้วพันธะและโมเลกุลที่มีขั้ว
และไม่มีขั้วไว้
พันธะมีขั้ว 3 พันธะ พันธะมีขั้ว 3 พันธะ พันธะมีขั้ว 2 พันธะ พันธะมีขั้ว 4 พันธะ
ขั้วหักล้างกันหมด ขั้วเสริมกัน ขั้วชี้ขึ้นเสริมกัน ขั้วหักล้างกันหมด
จึงไม่แสดงสภาพขั้วสุทธ สภาพขั้วสุทธชี้ขึ้น สภาพขั้วสุทธชี้ขึ้น จึงไม่แสดงสภาพขั้วสุทธ ิ
ิ
ิ
ิ

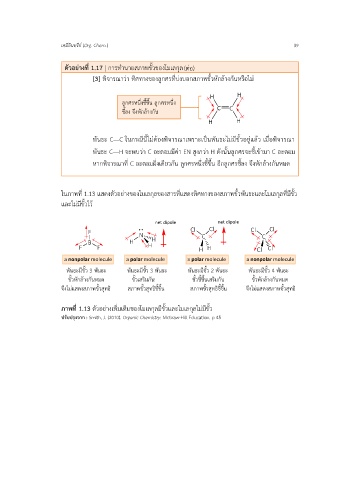

ภาพที่ 1.13 ตัวอย่างเพิ่มเติมของโมเลกุลมีขั้วและโมเลกุลไม่มีขั้ว
ปรับปรุงจาก : Smith, J. (2010). Organic Chemistry: McGraw-Hill Education. p 45
