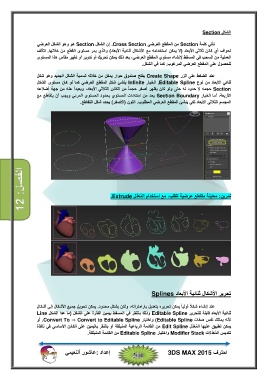

‫الفصل‪12 :‬‬ ‫الشكل ‪Section‬‬
‫تأتي كلمة ‪ Section‬من المقطع العرضي ‪ .Cross Section‬إن الشكل ‪ Section‬ھو وھو الشكل العرضي‬
‫لحواف أي كائن ثلاثي الأبعاد )لا يمكن استخدامه مع الأشكال ثنائية الأبعاد( والذي يمر مستوى القطع من خلالھا‪ .‬تتألف‬
‫العملية من السحب في المسقط لإنشاء مستوي المقطع العرضي‪ ،‬بعد ذلك يمكن تحريك أو تدوير أو تغيير مقاس ھذا المستوى‬

‫للحصول على المقطع العرضي المرغوب‪ .‬كما في الشكل‪.‬‬
‫عند الضغط على الزر ‪ Create Shape‬يفتح صندوق حوار يمكن من خلاله تسمية الشكل الجديد وھو شكل‬
‫ثنائي الأبعاد من نوع ‪ .Editable Spline‬الخيار ‪ Infinite‬ينشئ شكل المقطع العرضي كما لو كان مستوى الشكل‬
‫‪ Section‬حجمه لا حدود له حتى ولو كان يظھر أصغر حجماً من الكائن الثلاثي الأبعاد‪ ،‬وبعيداً عنه من جھة أضلاعه‬
‫الأربعة‪ ،‬أما الخيار ‪ Section Boundary‬يحد من امتدادات المستوي بحدود المستوى المرئي ويجب أن يتقاطع مع‬

‫المجسم الثلاثي الأبعاد لكي ينشئ المقطع العرضي المطلوب‪ .‬اللون )الأصفر( يحدد شكل التقاطع‪.‬‬

‫تمرين‪ :‬معاينة مقاطع عرضية للقلب‪ ،‬مع استخدام ال ُم َع ّدل ‪.Extrude‬‬

‫تحرير الأشكال ثنائية الأبعاد ‪Splines‬‬

‫عند إنشاء شكلاً أولياً يمكن تحريره بتعديل بارامتراته‪ ،‬ولكن بشكل محدود‪ .‬يمكن تحويل جميع الأشكال إلى أشكال‬
‫ثنائية الأبعاد قابلة للتحرير ‪ Editable Spline‬وذلك بالنقر في المسقط بيمين الفأرة على الشكل )ما عدا الشكل ‪Line‬‬
‫لأنه يمتلك نفس صفات ‪ (Editable Spline‬واختيار ‪ .Convert To ⇒ Convert to Editable Spline‬أو‬
‫يمكن تطبيق عليھا ال ُم َع ّدل ‪ Edit Spline‬من القائمة الرباعية المنبثقة أو بالنقر باليمين على الكائن الأساسي في نافذة‬

‫تكديس ال ُم َع ّدلات ‪ Modifier Stack‬واختيار ‪ Editable Spline‬من القائمة المنبثقة‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬
