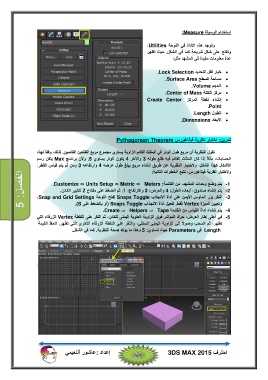

‫الفصل‪5 :‬‬ ‫‪ ‬‬

‫استخدام الوسيلة ‪:Measure‬‬

‫وتوجد ھذه الأداة في اللوحة ‪،Utilities‬‬
‫وتفتح على شكل شريحة كما في الشكل‪ .‬حيث تظھر‬

‫عدة معلومات مفيدة في المشھد مثل‪:‬‬

‫‪ ‬خيار قفل التحديد ‪.Lock Selection‬‬
‫‪ ‬مساحة السطح ‪.Surface Area‬‬
‫‪ ‬الحجم ‪.Volume‬‬
‫‪ ‬مركز الكتلة ‪.Center of Mass‬‬

‫‪ ‬إنشاء نقطة المركز ‪Create Center‬‬
‫‪.Point‬‬

‫‪ ‬الطول ‪.Length‬‬
‫‪ ‬الأبعاد ‪.Dimensions‬‬

‫تمرين‪ :‬اختبار نظرية فيثاغورس ‪Pythagorean Theorem‬‬

‫تقول النظرية أن مربع طول الوتر في المثلث القائم الزاوية يساوي مجموع مربع الظلعين القائمين‪ .‬لذلك‪ ،‬وفقا لھذه‬
‫الحسابات‪ ،‬مثلاً إذا كان المثلث القائم فيه ظلع طوله ‪ 3‬والآخر ‪ 4‬يكون الوتر يساوي ‪ .5‬ولأن برنامج ‪ Max‬يتقن رسم‬
‫الأشكال كھذا الشكل‪ ،‬ولاختبار النظرية عن طريق إنشاء مربع يبلغ طول عرضه ‪ 4‬وارتفاعه ‪ 3‬ومن ثم يتم قياس القطر‪.‬‬

‫ولاختبار نظرية فيثاغورس‪ ،‬نتبع الخطوات التالية‪:‬‬

‫‪ -1‬يتم وضع وحدات المشھد‪ ،‬من القائمة‪.Customize ⇒ Units Setup ⇒ Metric ⇒ Meters :‬‬
‫‪ -2‬يتم إنشاء صندوق‪ ،‬أبعاده الطول‪ 4 :‬والعرض‪ 3 :‬والارتفاع‪ .1 :‬ثم الضغط على مفتاح ‪ Z‬لتكبير الكائن‪.‬‬

‫‪ -3‬النقر بزر الماوس الأيمن على أداة الانجذاب ‪ Snaps Toggle‬لفتح اللوحة ‪،Snap and Grid Settings‬‬
‫وتعيين الميزة ‪ Vertex‬فقط‪ .‬تفعيل أداة الانجذاب ‪) Snaps Toggle‬أو بالضغط على ‪.(S‬‬
‫‪ -4‬يتم إنشاء أداة القياس من القائمة ‪.Create ⇒ Helpers ⇒ Tape‬‬

‫‪ -5‬في أعلى إطار العرض‪ ،‬حرك المؤشر فوق الزاوية العلوية اليمنى للكائن‪ ،‬ثم النقر على النقطة ‪ Vertex‬الزرقاء التي‬
‫تظھر‪ ،‬ثم السحب وصولا إلى الزاوية اليمنى السفلى‪ ،‬والنقر على النقطة الزرقاء الأخرى التي تظھر‪ .‬لاحظ القيمة‬

‫‪ Length‬في ‪ Parameters‬حيث تساوي‪ 5 :‬وھذا ما يؤكد صحة النظرية‪ .‬كما في الشكل‪.‬‬
