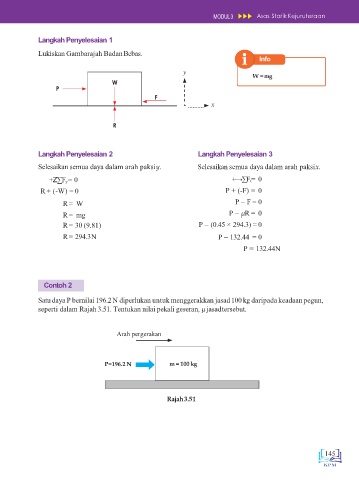

P. 35

MODUL3       Asas Statik Kejuruteraan


            Langkah Penyelesaian 1

            Lukiskan Gambarajah BadanBebas.
                                                                               Info
                                                        y
                                                                             W =mg
                                   W
                  P
                                               F
                                                                 x


                                   R



            Langkah Penyelesaian 2                           Langkah Penyelesaian 3

            Selesaikan semua daya dalam arah paksiy.        Selesaikan semua daya dalam arah paksix.
                +Z∑F y = 0                                             +→∑F x= 0
             R + (-W) = 0                                            P + (-F) = 0

                    R = W                                               P – F = 0
                    R = mg                                            P – µR = 0
                    R = 30 (9.81)                            P – (0.45 × 294.3) = 0
                    R = 294.3N                                     P – 132.44  = 0
                                                                          P = 132.44N





              Contoh 2

            Satu daya P bernilai 196.2N diperlukan untuk menggerakkan jasad100 kg daripada keadaan pegun,
            seperti dalam Rajah 3.51. Tentukan nilai pekali geseran, µ jasadtersebut.


                                    Arah pergerakan




                                P=196.2 N           m = 100 kg




                                                   Rajah3.51








                                                                                                   145
