Pengajian Kejuruteraan Mekanikal TINGKATAN4

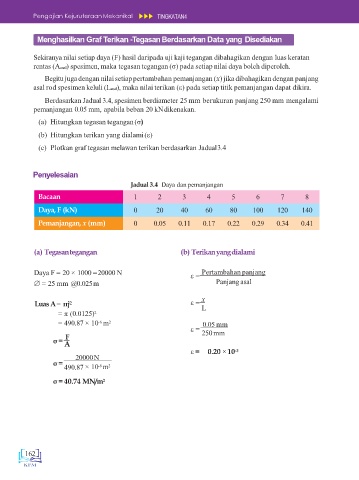

Menghasilkan Graf Terikan -Tegasan Berdasarkan Data yang Disediakan

Sekiranya nilai setiap daya (F) hasil daripada uji kaji tegangan dibahagikan dengan luas keratan
rentas (Aasal) spesimen, maka tegasan tegangan (σ) pada setiap nilai daya boleh diperoleh.
Begitu jugadengan nilaisetiappertambahan pemanjangan (x) jika dibahagikandengan panjang
asal rod spesimen keluli (Lasal), maka nilai terikan () pada setiap titik pemanjangan dapat dikira.
Berdasarkan Jadual 3.4, spesimen berdiameter 25 mm berukuran panjang 250 mm mengalami
pemanjangan 0.05 mm, apabila beban 20 kNdikenakan.
(a) Hitungkan tegasan tegangan(σ)

(b) Hitungkan terikan yang dialami(
(c) Plotkan graf tegasan melawan terikan berdasarkan Jadual3.4

Penyelesaian
Jadual 3.4 Daya dan pemanjangan
Bacaan 1 2 3 4 5 6 7 8

Daya, F (kN) 0 20 40 60 80 100 120 140
Pemanjangan, x (mm) 0 0.05 0.11 0.17 0.22 0.29 0.34 0.41

(a) Tegasantegangan (b) Terikan yangdialami

Daya F = 20 × 1000 =20000 N Pertambahan panjang
 =
 = 25 mm @ 0.025m Panjang asal

x
Luas A = πj 2  =
L
= π (0.0125) 2
-6
= 490.87 × 10 m 2 0.05 mm
 = 250mm
F
σ =
A
 = 0.20 × 10 -3
20000N
σ =
-6
490.87 × 10 m 2
σ = 40.74 MN/m 2

162
