Bab 2 Potensial Listrik dan Kapasitor

diamati dengan mata. Jika kita mengukur tegangan antara dua ujung
kapasitor saat proses pengukuran menggunakan voltemeter digital maka

angka yang ditunjukkan berubah secara cepat an dengan segera menjadi nol.
Jika kita mengukur menggunakan voltmeter jarum (analog) maka jarum
bergerak sangat cepat menuju nol. Dengan menggunakan dua alat tersebut

maka bentuk kurva pengosongan tidak dapat dilihat secara detail.

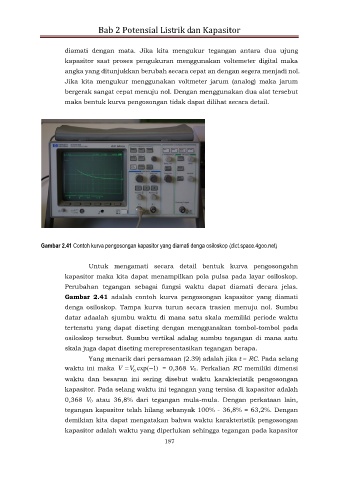

Gambar 2.41 Contoh kurva pengosongan kapasitor yang diamati denga osiloskop (dict.space.4goo.net)

Untuk mengamati secara detail bentuk kurva pengosongahn
kapasitor maka kita dapat menampilkan pola pulsa pada layar osiloskop.
Perubahan tegangan sebagai fungsi waktu dapat diamati decara jelas.
Gambar 2.41 adalah contoh kurva pengosongan kapasitor yang diamati
denga osiloskop. Tampa kurva turun secara trasien menuju nol. Sumbu

datar adaalah sjumbu waktu di mana satu skala memiliki periode waktu
tertenstu yang dapat diseting dengan menggunakan tombol-tombol pada
osiloskop tersebut. Sumbu vertikal adalag sumbu tegangan di mana satu

skala juga dapat diseting merepresentasikan tegangan berapa.
Yang menarik dari persamaan (2.39) adalah jika t = RC. Pada selang
waktu ini maka V V 0 exp( ) 1 = 0,368 V0. Perkalian RC memiliki dimensi
waktu dan besaran ini sering disebut waktu karakteristik pengosongan
kapasitor. Pada selang waktu ini tegangan yang tersisa di kapasitor adalah

0,368 V0 atau 36,8% dari tegangan mula-mula. Dengan perkataan lain,
tegangan kapasitor telah hilang sebanyak 100% - 36,8% = 63,2%. Dengan
demikian kita dapat mengatakan bahwa waktu karakteristik pengosongan

kapasitor adalah waktu yang diperlukan sehingga tegangan pada kapasitor
187
