Bab 2 Potensial Listrik dan Kapasitor

berkurang sebesar 63,2%.

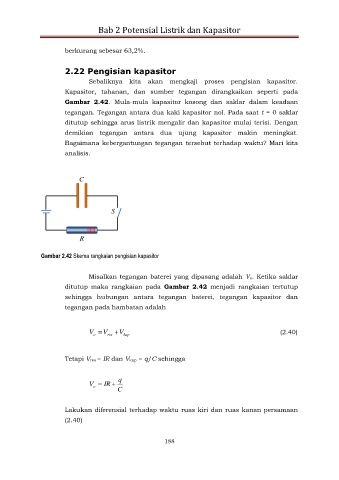

2.22 Pengisian kapasitor

Sebaliknya kita akan mengkaji proses pengisian kapasitor.
Kapasitor, tahanan, dan sumber tegangan dirangkaikan seperti pada

Gambar 2.42. Mula-mula kapasitor kosong dan saklar dalam keadaan
tegangan. Tegangan antara dua kaki kapasitor nol. Pada saat t = 0 saklar
ditutup sehingga arus listrik mengalir dan kapasitor mulai terisi. Dengan
demikian tegangan antara dua ujung kapasitor makin meningkat.
Bagaimana kebergantungan tegangan tersebut terhadap waktu? Mari kita

analisis.

C

S

R

Gambar 2.42 Skema rangkaian pengisian kapasitor

Misalkan tegangan baterei yang dipasang adalah Vo. Ketika saklar
ditutup maka rangkaian pada Gambar 2.42 menjadi rangkaian tertutup
sehingga hubungan antara tegangan baterei, tegangan kapasitor dan
tegangan pada hambatan adalah

V  V res  V kap (2.40)
o

Tetapi Vres = IR dan Vkap = q/C sehingga

q
V  IR 
o
C

Lakukan diferensial terhadap waktu ruas kiri dan ruas kanan persamaan
(2.40)
