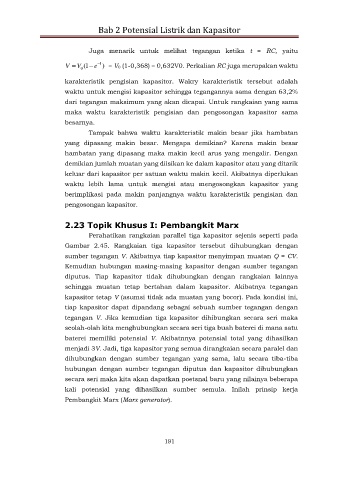

Bab 2 Potensial Listrik dan Kapasitor

Juga menarik untuk melihat tegangan ketika t = RC, yaitu

V V 0 1 ( e  1 ) = V0 (1-0,368) = 0,632V0. Perkalian RC juga merupakan waktu

karakteristik pengisian kapasitor. Wakry karakteristik tersebut adalah
waktu untuk mengisi kapasitor sehingga tegangannya sama dengan 63,2%

dari tegangan maksimum yang akan dicapai. Untuk rangkaian yang sama
maka waktu karakteristik pengisian dan pengosongan kapasitor sama
besarnya.
Tampak bahwa waktu karakteristik makin besar jika hambatan
yang dipasang makin besar. Mengapa demikian? Karena makin besar

hambatan yang dipasang maka makin kecil arus yang mengalir. Dengan
demikian jumlah muatan yang diisikan ke dalam kapasitor atau yang ditarik
keluar dari kapasitor per satuan waktu makin kecil. Akibatnya diperlukan

waktu lebih lama untuk mengisi atau mengosongkan kapasitor yang
berimplikasi pada makin panjangnya waktu karakteristik pengisian dan
pengosongan kapasitor.

2.23 Topik Khusus I: Pembangkit Marx

Perahatikan rangkaian parallel tiga kapasitor sejenis seperti pada
Gambar 2.45. Rangkaian tiga kapasitor tersebut dihubungkan dengan
sumber tegangan V. Akibatnya tiap kapasitor menyimpan muatan Q = CV.

Kemudian hubungan masing-masing kapasitor dengan sumber tegangan
diputus. Tiap kapasitor tidak dihubungkan dengan rangkaian lainnya
sehingga muatan tetap bertahan dalam kapasitor. Akibatnya tegangan
kapasitor tetap V (asumsi tidak ada muatan yang bocor). Pada kondisi ini,
tiap kapasitor dapat dipandang sebagai sebuah sumber tegangan dengan

tegangan V. Jika kemudian tiga kapasitor dihibungkan secara seri maka
seolah-olah kita menghubungkan secara seri tiga buah baterei di mana satu
baterei memiliki potensial V. Akibatnnya potensial total yang dihasilkan

menjadi 3V. Jadi, tiga kapasitor yang semua dirangkaian secara paralel dan
dihubungkan dengan sumber tegangan yang sama, lalu secara tiba-tiba
hubungan dengan sumber tegangan diputus dan kapasitor dihubungkan
secara seri maka kita akan dapatkan poetsnal baru yang nilainya beberapa
kali potensial yang dihasilkan sumber semula. Inilah prinsip kerja

Pembangkit Marx (Marx generator).

191
