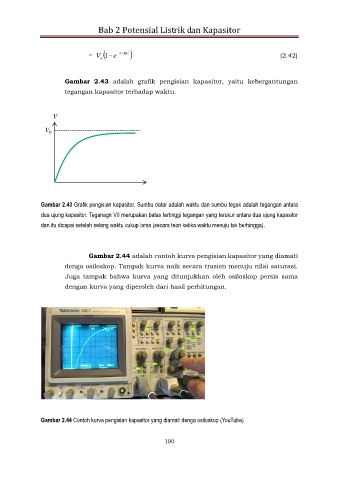

Bab 2 Potensial Listrik dan Kapasitor

=  1 e  t / RC  (2.42)
V
o

Gambar 2.43 adalah grafik pengisian kapasitor, yaitu kebergantungan
tegangan kapasitor terhadap waktu.

V

V 0

Gambar 2.43 Grafik pengisian kapasitor. Sumbu datar adalah waktu dan sumbu tegak adalah tegangan antara
dua ujung kapasitor. Teganagn V0 merupakan batas tertinggi tegangan yang terukur antara dua ujung kapasitor
dan itu dicapai setelah selang waktu cukup lama (secara teori ketika waktu menuju tak berhingga).

Gambar 2.44 adalah contoh kurva pengisian kapasitor yang diamati

denga osiloskop. Tampak kurva naik secara trasien menuju nilai saturasi.
Juga tampak bahwa kurva yang ditunjukkan oleh osiloskop persis sama
dengan kurva yang diperoleh dari hasil perhitungan.

Gambar 2.44 Contoh kurva pengisian kapasitor yang diamati denga osiloskop (YouTube)

190
