Bab 2 Potensial Listrik dan Kapasitor

V V

C C

V V 3V

C C

V V

C C

V V

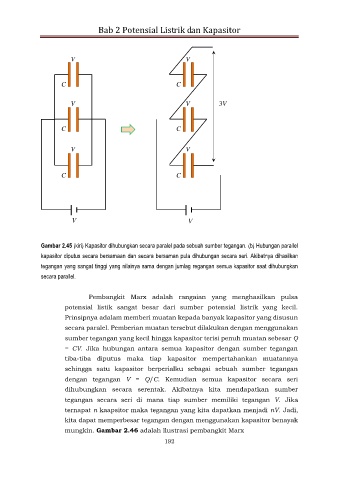

Gambar 2.45 (kiri) Kapasitor dihubungkan secara paralel pada sebuah sumber tegangan. (b) Hubungan parallel
kapasitor diputus secara bersamaan dan secara bersaman pula dihubungan secara seri. Akibatnya dihasilkan

tegangan yang sangat tinggi yang nilainya sama dengan jumlag regangan semua kapasitor saat dihubungkan
secara parallel.

Pembangkit Marx adalah rangaian yang menghasilkan pulsa
potensial listik sangat besar dari sumber potensial listrik yang kecil.

Prinsipnya adalam memberi muatan kepada banyak kapasitor yang disusun
secara paralel. Pemberian muatan tersebut dilakukan dengan menggunakan
sumber tegangan yang kecil hingga kapasitor terisi penuh muatan sebesar Q

= CV. Jika hubungan antara semua kapasitor dengan sumber tegangan
tiba-tiba diputus maka tiap kapasitor mempertahankan muatannya
sehingga satu kapasitor berperialku sebagai sebuah sumber tegangan
dengan tegangan V = Q/C. Kemudian semua kapasitor secara seri
dihubungkan secara serentak. Akibatnya kita mendapatkan sumber

tegangan secara seri di mana tiap sumber memiliki tegangan V. Jika
ternapat n kaapsitor maka tegangan yang kita dapatkan menjadi nV. Jadi,
kita dapat memperbesar tegangan dengan menggunakan kapasitor benayak

mungkin. Gambar 2.46 adalah llustrasi pembangkit Marx
