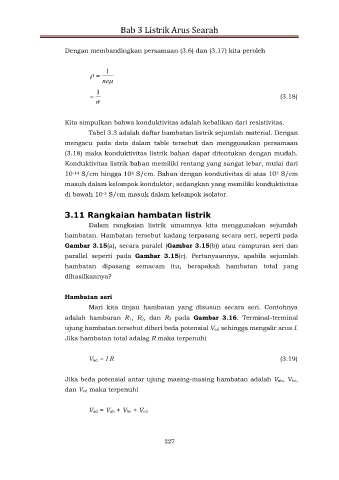

Bab 3 Listrik Arus Searah

Dengan membandingkan persamaan (3.6) dan (3.17) kita peroleh

1
 
ne 
1
 (3.18)


Kita simpulkan bahwa konduktivitas adalah kebalikan dari resistivitas.
Tabel 3.3 adalah daftar hambatan listrik sejumlah material. Dengan
mengacu pada data dalam table tersebut dan menggunakan persamaan

(3.18) maka konduktivitas listrik bahan dapat ditentukan dengan mudah.
Konduktivitas listrik bahan memiliki rentang yang sangat lebar, mulai dari
10 -14 S/cm hingga 10 S/cm. Bahan dengan kondutivitas di atas 10 S/cm
3
8
masuh dalam kelompok konduktor, sedangkan yang memiliki konduktivitas
di bawah 10 S/cm masuk dalam kelompok isolator.
-3

3.11 Rangkaian hambatan listrik
Dalam rangkaian listrik umumnya kita menggunakan sejumlah

hambatan. Hambatan tersebut kadang terpasang secara seri, seperti pada
Gambar 3.15(a), secara paralel (Gambar 3.15(b)) atau campuran seri dan
parallel seperti pada Gambar 3.15(c). Pertanyaannya, apabila sejumlah

hambatan dipasang semacam itu, berapakah hambatan total yang
dihasilkannya?

Hambatan seri
Mari kita tinjau hambatan yang disusun secara seri. Contohnya

adalah hambaran R1, R2, dan R3 pada Gambar 3.16. Terminal-terminal
ujung hambatan tersebut diberi beda potensial Vad sehingga mengalir arus I.
Jika hambatan total adalag R maka terpenuhi

Vad = I R (3.19)

Jika beda potensial antar ujung masing-masing hambatan adalah Vab, Vbc,
dan Vcd maka terpenuhi

Vad = Vab + Vbc + Vcd

227
