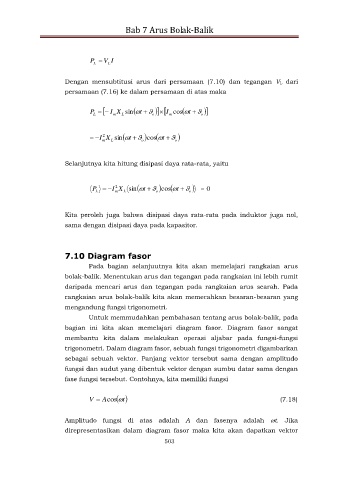

P  V L I
L

Dengan mensubtitusi arus dari persamaan (7.10) dan tegangan VL dari
persamaan (7.16) ke dalam persamaan di atas maka

P   I m X sin  t   o  I m cos  t   o 
L
L

2
 I  m X sin  t   o cos  t   o 
L

Selanjutnya kita hitung disipasi daya rata-rata, yaitu

P  I  m 2 X sin  t   o cos  t   o  = 0
L
L

Kita peroleh juga bahwa disipasi daya rata-rata pada induktor juga nol,
sama dengan disipasi daya pada kapasitor.

7.10 Diagram fasor

Pada bagian selanjuutnya kita akan memelajari rangkaian arus
bolak-balik. Menentukan arus dan tegangan pada rangkaian ini lebih rumit
daripada mencari arus dan tegangan pada rangkaian arus searah. Pada
rangkaian arus bolak-balik kita akan memecahkan besaran-besaran yang
mengandung fungsi trigonometri.

Untuk memmudahkan pembahasan tentang arus bolak-balik, pada
bagian ini kita akan memelajari diagram fasor. Diagram fasor sangat
membantu kita dalam melakukan operasi aljabar pada fungsi-fungsi

trigonometri. Dalam diagram fasor, sebuah fungsi trigonometri digambarkan
sebagai sebuah vektor. Panjang vektor tersebut sama dengan amplitudo
fungsi dan sudut yang dibentuk vektor dengan sumbu datar sama dengan
fase fungsi tersebut. Contohnya, kita memiliki fungsi

V  Acos   t (7.18)

Amplitudo fungsi di atas adalah A dan fasenya adalah t. Jika

direpresentasikan dalam diagram fasor maka kita akan dapatkan vektor
